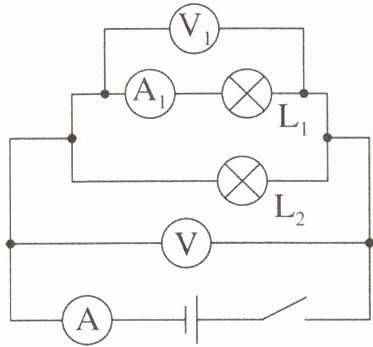

1. 如图所示电路,开关闭合后两灯发光。以下说法正确的是(A)

A.电压表 V 的示数一定等于$ V_1 $的示数
B.电压表 V 的示数一定大于$ V_1 $的示数
C.电流表 A 的示数一定等于$ A_1 $的示数
D.电流表 A 的示数一定等于$ A_1 $的示数的 2 倍

答案： A

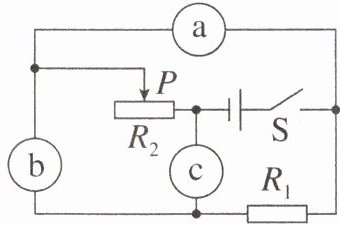

2. 如图所示,a、b、c 是电流表或电压表,要使$ R_1$与$ R_2$并联,且闭合开关后电表的示数正常,则下列说法正确的是(A)


A.a 为电流表,b 为电压表,c 为电流表
B.a 为电压表,b 为电压表,c 为电流表
C.a 为电流表,b 为电流表,c 为电压表
D.a 为电流表,b 为电流表,c 为电流表

答案： A

3. 在如图所示电路中,当甲、乙均为电流表且开关$ S_1$闭合、$S_2$断开时,电阻$ R_1、$$R_2$连接方式是并联。当甲、乙均为电压表且开关$ S_1、$$S_2$都闭合时,电阻$ R_1、$$R_2$连接方式是串联。(均选填“串”或“并”)

答案： 并　串

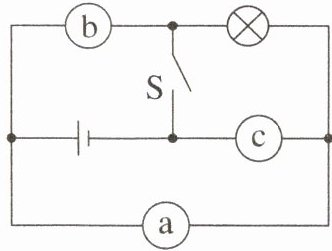

4. 如图所示电路中有两个小灯泡,两个电表(电流表或电压表),在图中圆圈内填入合适的元件,要求开关闭合时两灯均能发光,且两电表的示数均不为零。

(1)若 a 为小灯泡,c 为电压表,则两灯为串联。
(2)若 b 为小灯泡,则 a 为电流表,c 为电压表。
(3)若 c 为小灯泡,则可以(选填“可以”或“不可以”)实现上述要求。

答案：
(1)串　
(2)电流　电压　
(3)可以

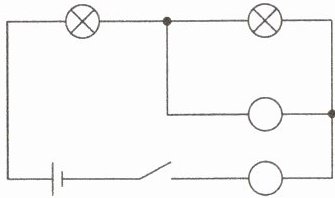

5. 在如图所示电路中的〇里填上适当的电表符号,要求：闭合开关,各电路元件均能正常工作。

答案：
如图所示:
　　　　　　　

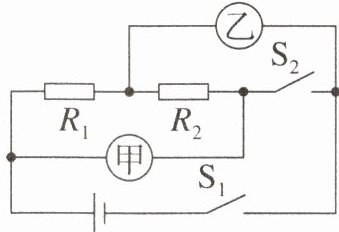

6. (2025 泉州泉港区期末)如图所示电路中,甲、乙是两只电表,闭合开关后,两灯均能发光；断开开关后,两灯均不亮。请在圆圈内填入电流表或电压表的代表符号。

答案：
如图所示:
　　　　　　　

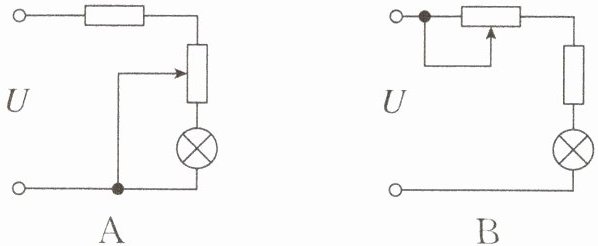

7. 如图能用滑动变阻器调节小灯泡由亮到灭的电路是(A)

答案： A

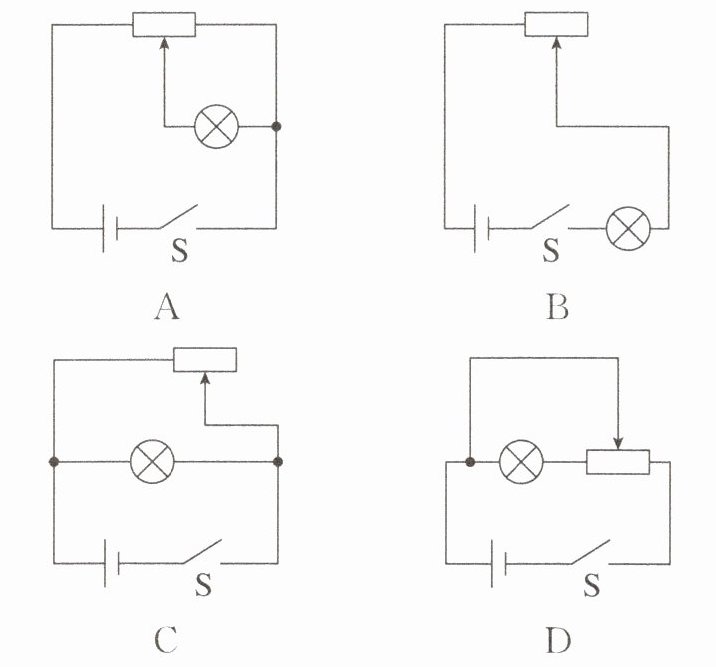

8. 如图所示,下列用滑动变阻器改变灯泡亮度的设计电路中,正确的电路图是(B)

答案： B
