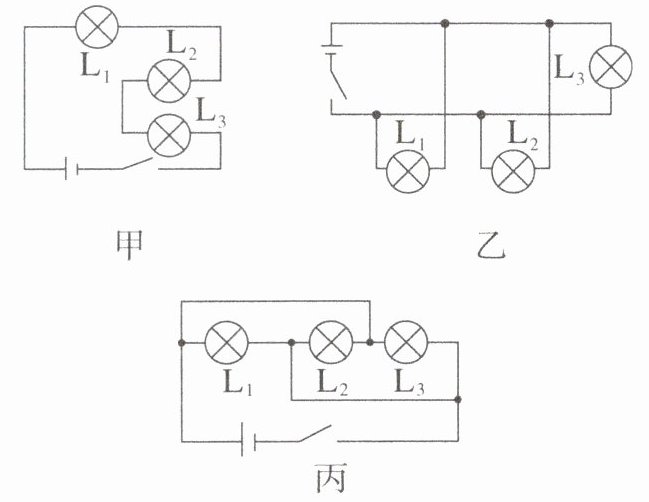

8. 如图所示的电路中,图甲中三个灯泡串联,图乙中三个灯泡并联,图丙中三个灯泡并联。(均选填“串”或“并”)

答案： 串　并　并

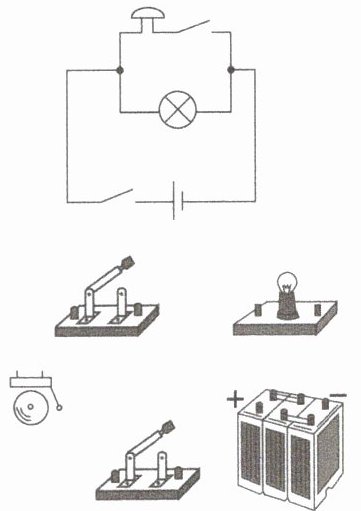

9. 根据如图所示的电路图,用笔画线表示导线,将元件连接起来。

答案：
如图所示:　　　　　

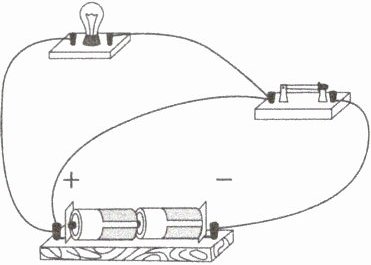

10. 根据实物图画出对应的电路图。

答案：
如图所示:　　　　　　

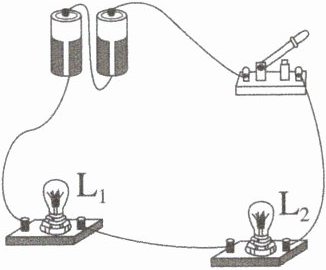

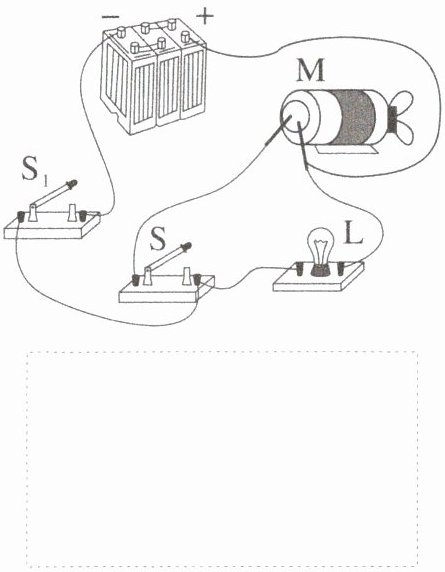

11. 根据如图所示的实物图在方框内画出它的电路图。注：M 是电动机。

答案：
如图所示:　　　　　　

12. 如图所示,某同学连接了如图所示的错误电路,请去掉一根导线,在需去掉的线上打“×”,在改正后的电路中标明电流的方向。

答案：
如图所示:　　　　

13. 如图所示,请你在图中只改动一根导线,使两灯构成并联关系。(在需要改动的导线上打“×”,再画出重新连接的导线)

答案：
如图所示:　　　

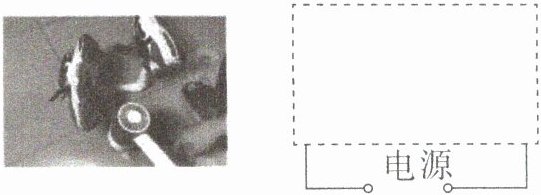

14. (2024 山西中考节选)在项目化学习中,科技小组的同学给旧电吹风加装两根塑料管改装成湿鞋烘干器,如图所示,可实现冷风吹干和热风烘干两种功能。其内部电路是由一个发热电阻($—□—$)、一个电动机($—M—$)和两个开关组成的并联电路。请你在虚线框内画出烘干器内部电路图。(发热电阻不能单独工作出现“干烧”现象)

答案：
如图所示:
