《2025年红对勾练吧九年级物理上册教科版》

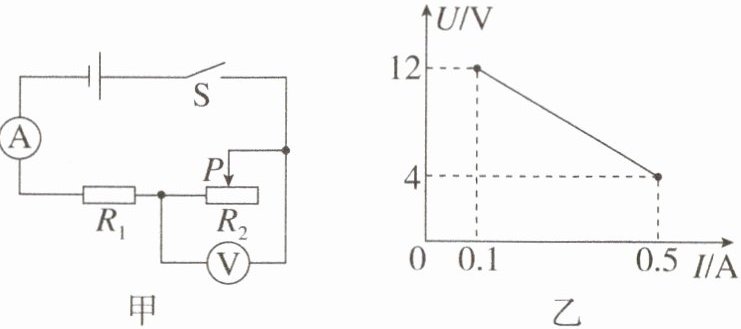

1. (2025 泉州阶段练习)如图甲所示电路,电源电压保持不变。闭合开关 S,将滑动变阻器的滑片由最右端向左端移动的过程中,电压表与电流表示数的变化关系如图乙所示。下列说法正确的是(D)
A. 电源电压为 12 V
B. $ R_{1} $的阻值为 10 Ω
C. 电压表与电流表的示数之比变大
D. 电路的最小功率为 1.4 W

答案： D

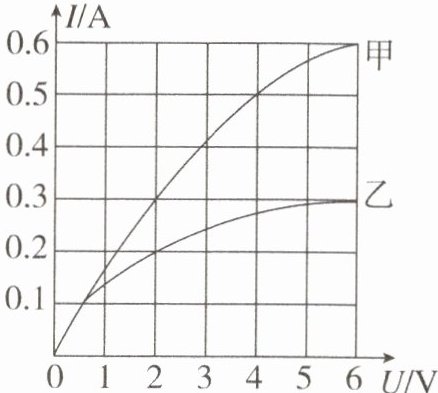

2. 额定电压均为 6 V 的甲、乙两灯, $ I - U $ 图像如图所示,下列说法正确的是(A)

A.甲、乙两灯的额定功率之比为 2:1
B.甲、乙两灯的电阻均随电压增大而减小
C.甲、乙两灯并联接在电压为 2 V 的电源两端时,电阻之比为 3:2
D.甲、乙两灯串联接在电压为 8 V 的电源两端时,实际功率之比为 3:1

答案： A

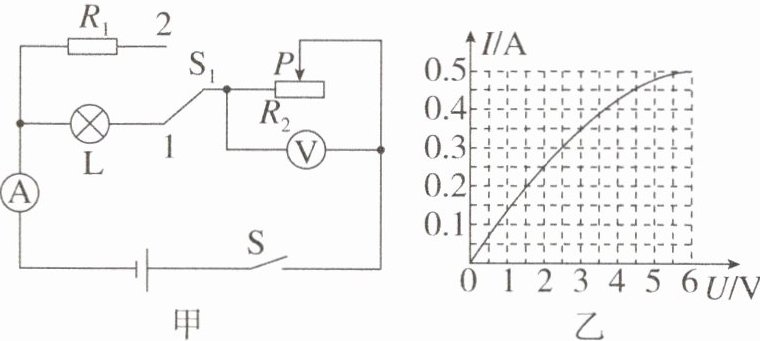

3. (2024 重庆中考)如图甲所示,电源电压不变,电流表测量范围为 0~0.6 A,电压表测量范围为 0~3 V,定值电阻 $ R_{1} $ 大于 5 Ω,滑动变阻器 $ R_{2} $ 的规格为“20 Ω 1 A”,小灯泡 L 的电流随其两端电压变化的图像如图乙所示。若闭合开关 S、 $ S_{1} $ 接 1,在电路安全的情况下,滑动变阻器 $ R_{2} $ 允许接入电路的最大阻值为 15 Ω,则电源电压为4.5V；若闭合开关 S、 $ S_{1} $ 接 2,在电路安全的情况下,电路中允许通过的最大电流是最小电流的 1.5 倍,则电阻 $ R_{1} $ 的阻值为40Ω。

答案： 4.5 40

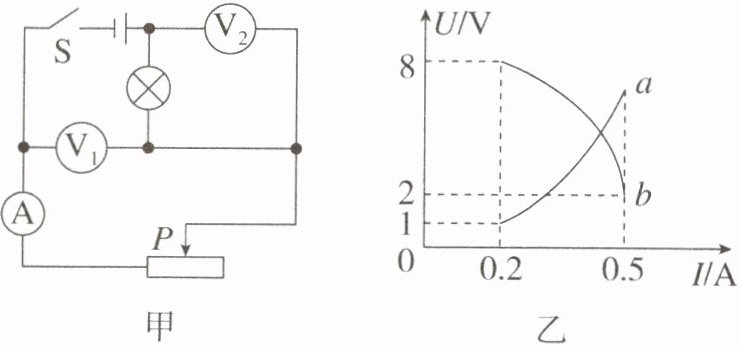

4. (2024 内蒙古中考)如图甲所示的电路中,电源电压恒定,闭合开关 S,将滑动变阻器的滑片 P 从最右端滑至灯泡正常发光的位置,两电压表示数与电流表示数变化的关系图像如图乙所示,则下列说法正确的是(D)
A. $ b $ 曲线表示电压表 $ V_{2} $ 示数与电流表示数变化的关系图像
B. 电源电压为 8 V
C. 滑动变阻器接入电路的阻值范围是 2~40 Ω
D. 灯泡的额定功率为 3.5 W

答案： D

5. (2024 泰安中考)如图甲所示电路,电源电压保持不变,电阻 $ R_{1}= 20 \Omega $,图乙为小灯泡 L 的 $ I - U $ 关系图像。当只闭合开关 $ S_{1} $ 时,电阻 $ R_{1} $ 功率为 1.8 W,电流表示数为 $ I_{1} $,电路的总功率为 $ P_{1} $；当开关 $ S_{1} $、 $ S_{3} $ 闭合, $ S_{2} $ 断开时,电流表示数为 $ I_{2} $,电路的总功率为 $ P_{2} $；当开关 $ S_{1} $、 $ S_{2} $ 闭合, $ S_{3} $ 断开时,灯泡 L 正常发光,此时灯泡 L 的电阻为 $ R_{L} $,电路的总功率为 $ P_{3} $。已知 $ P_{1}:P_{2}= 1:5 $,下列说法中(A)

① $ P_{2}= 0.36 W $ ② $ R_{2}= 5 \Omega $
③ $ R_{L}= 1.8 \Omega $ ④ $ P_{3}= 3.6 W $
A.只有②④正确
B.只有①④正确
C.只有②③正确
D.只有③④正确

答案： A
