2. 在“探究电流与电阻关系”的实验中,电源电压保持不变,每次实验中大小都发生改变的是(C)

A.定值电阻两端的电压
B.滑动变阻器两端的电压
C.电压表与电流表示数的比值
D.定值电阻与滑动变阻器两端的电压之比

答案： C

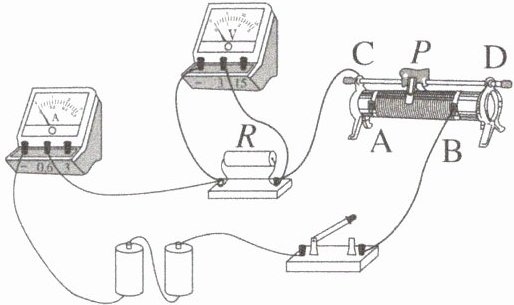

3. 如图,在“探究通过导体的电流与电阻的关系”的实验中,电阻 $ R $ 两端的电压始终保持 $ 2.4 V $ 不变。闭合开关,下列判断正确的是(A)


A.电阻 $ R $ 由 $ 5 \Omega $ 更换为 $ 10 \Omega $ 时,滑动变阻器接入电路中的电阻应变大
B.电阻 $ R $ 由 $ 5 \Omega $ 更换为 $ 10 \Omega $,且电压不变时,电流表的示数会变大
C.电压表的示数为零,且电流表的示数很大,则该电路断路
D.若想使滑动变阻器接入电路的电阻变大,应将滑片 $ P $ 向右移动

答案： A

4. 关于电流跟电压、电阻关系的正确说法是(C)
A.导体中的电流跟导体两端的电压成正比
B.导体中的电流跟导体的电阻成反比
C.在电压一定时,导体中的电流跟这导体的电阻成反比
D.导体的电阻与导体中的电流成反比,跟导体两端的电压成正比

答案： C

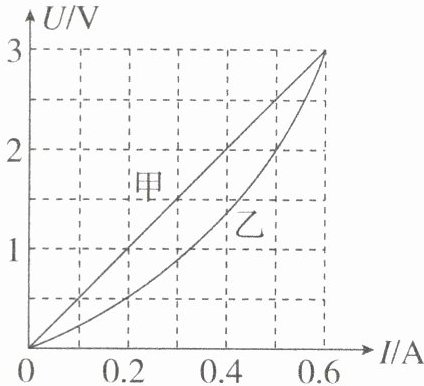

5. 根据“探究通过导体的电流与其两端电压的关系”实验作出的图像如图所示,下列说法正确的是(D)

A.由图可得出“甲导体的电压与电流成正比”的结论
B.当导体乙两端的电压为 $ 2 V $ 时,通过导体乙的电流为 $ 0.4 A $
C.将两导体并联后接在 $ 3 V $ 的电源上,干路中的电流为 $ 0.9 A $
D.将两导体串联后,当电路中的电流为 $ 0.5 A $ 时,电源总电压为 $ 4.5 V $

答案： D

6.(科学探究)某小组猜想电流与电压和电阻有关,现要探究电流与电压的关系。

(1)为探究电流与电压的关系,实验中应控制______不变。

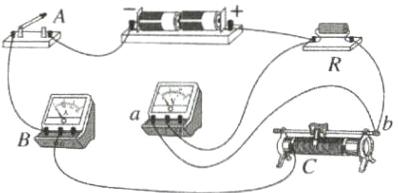

(2)该小组连接的部分电路如图所示,请用笔画线代替导线将电路补充完整(导线不能交叉)。
(3)正确连接电路后,闭合开关前,滑动变阻器的滑片应调到最______端。
(4)试触时发现电压表和电流表的指针均不偏转。为查找故障,闭合开关,保持导线 $ ab $ 的 $ a $ 端不动,将 $ b $ 端依次接到 $ A $、$ B $ 和 $ C $ 接线柱,电压表的指针均偏转,电流表指针均不偏转。若电路中只有一处故障,则发生的故障是______。

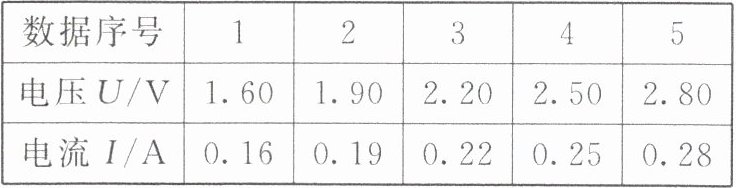

(5)排除故障后,闭合开关,通过移动______的位置改变电阻两端的电压,测量电阻两端的电压 $ U $ 和对应的电流 $ I $,记录的实验数据如下表所示。

分析表格中的数据,发现电压与其对应电流的比值______,从而得出结论：______。

答案：

(1)电阻

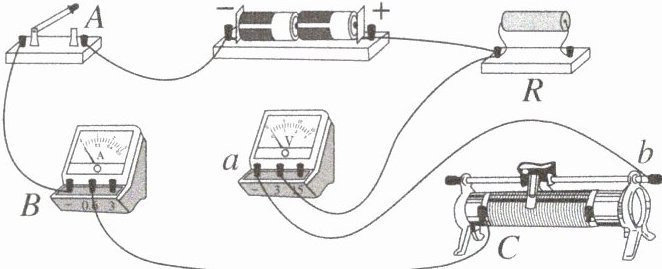

(2)如图所示:

(3)右
(4)滑动变阻器断路
(5)滑动变阻器滑片 不变 电阻一定时，电流与电压成正比
