《2025年红对勾练吧九年级物理上册教科版》

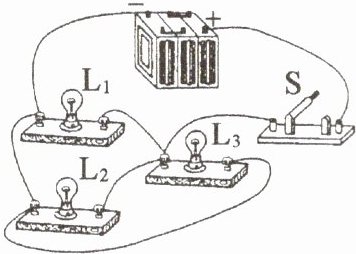

1. 分析如图所示的实物连接图,判断下列说法正确的是(D)

A.$L_1$、$L_2$串联
B.$L_1$、$L_3$串联
C.$L_1$、$L_2$、$L_3$串联
D.$L_1$、$L_2$、$L_3$并联

答案： D

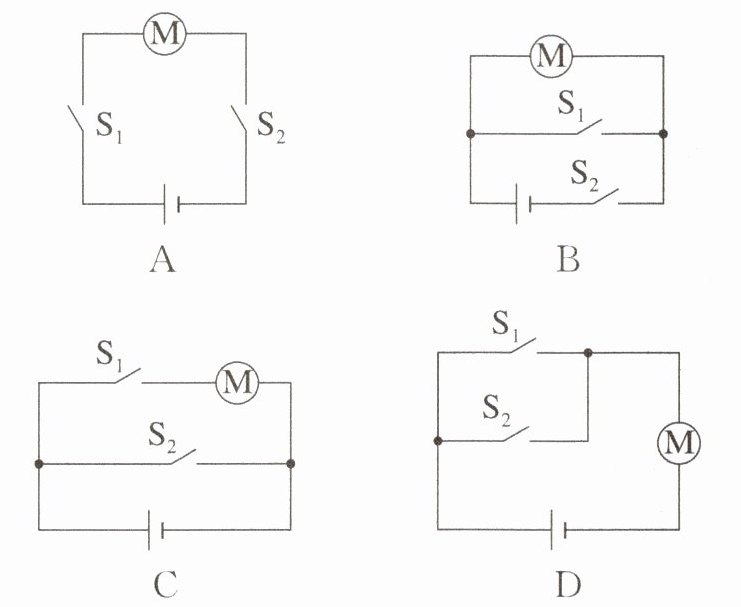

2. (2023自贡中考)在高铁站的自动检票闸机口,乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,检票通过。身份证和人脸识别系统都相当于开关,信息符合后开关自动闭合。下列电路中,符合上述要求的是(A)

答案： A

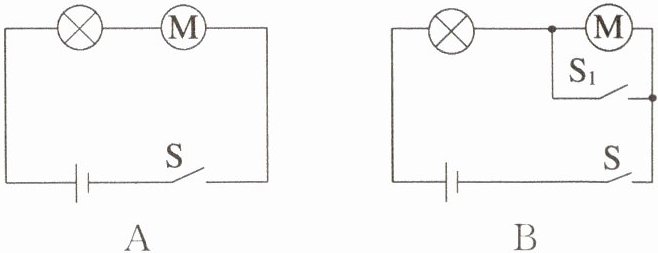

3. 家庭厨房抽油烟机主要是由排气扇和照明灯泡组成,它们既能同时工作,又能分别独立工作。小明设计了抽油烟机的简化电路图,其中合理的是(D)

A.
B.
C.
D.

答案： D

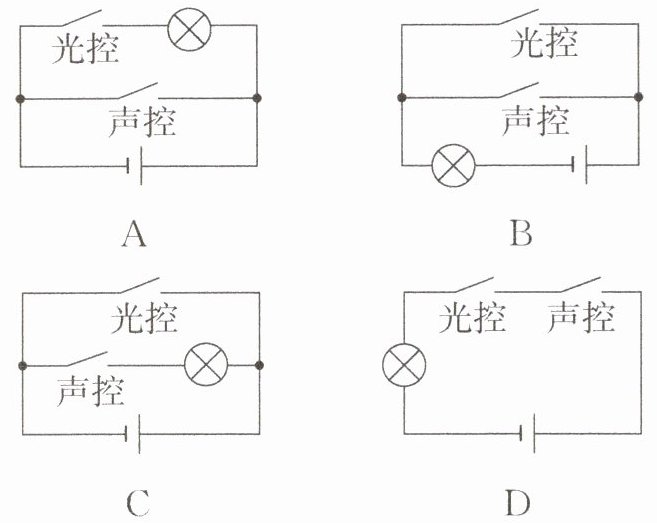

4. 如图所示,某同学设计了一个楼道照明“智能化”电路,即利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走过发出声音时,自动闭合；无人走过没有声音时,自动断开)来控制灯泡。下列符合要求的电路图是(D)

答案： D

5. 学校组织演讲比赛,请了三个评委,三个评委各自控制一只开关,必须三个评委都通过,灯才会亮,才可进入复赛。现给你一个小灯泡、三个开关、一节干电池及导线若干,请你在虚线框内画出符合上面要求的投票器电路图。

答案：
如图所示:

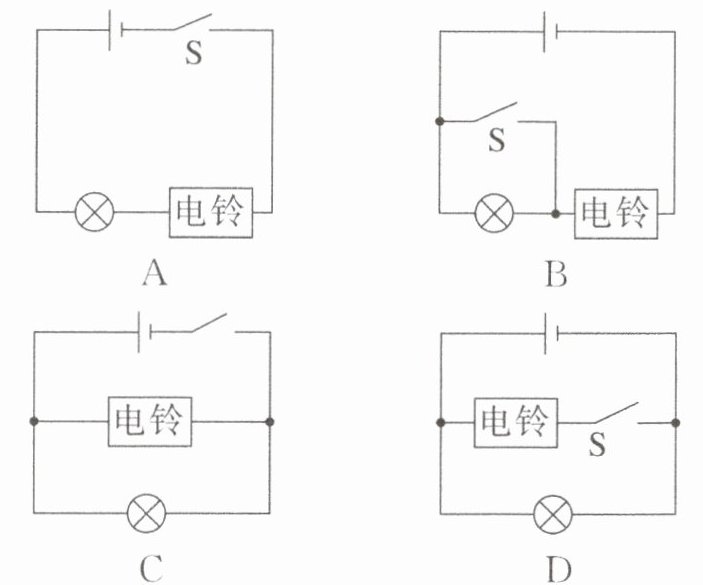

1. (2024天津中考)某兴趣小组要为居家老人设计一个“应急呼叫器”电路,要求：开关断开时,电灯和电铃均不工作；开关闭合时,灯亮铃响,即使电灯因断路不亮,电铃仍可工作。如图所示的电路中,符合设计要求的是(C)

答案： C
