《2025年红对勾练吧九年级物理上册教科版》

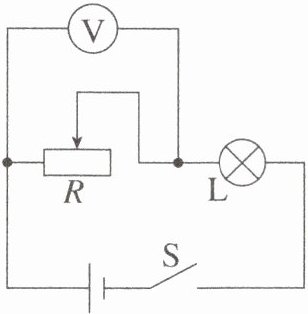

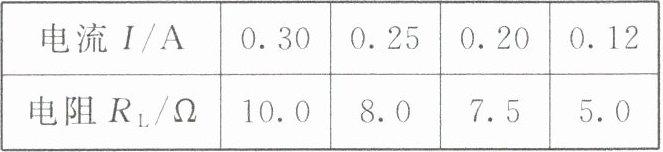

6. (2024辽宁中考) 如图,电路中电源电压恒为$4.5V$,滑动变阻器$R$上标有“$25\Omega$ $1A$”字样,灯泡$L的额定电流为0.3A$。灯泡$L$工作时的相关数据如下表所示。通电过程中,下列说法不正确的是(A)


A.滑片向右滑动,灯泡亮度增加
B.滑片在最右端时,灯泡的阻值是$5\sim7.5\Omega$之间的某值
C.当$R接入电路的阻值为10\Omega$时,电压表的示数为$2.5V$
D.为使滑片在最左端时灯泡正常发光,应在电路中串联一个$5\Omega$电阻

答案： A

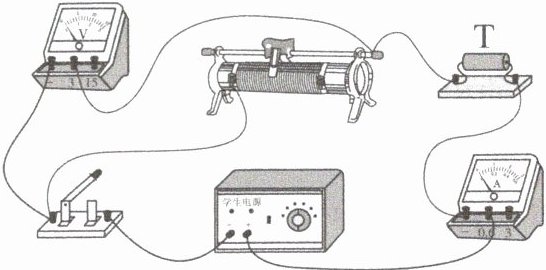

7. (2024扬州中考) 如图所示,电源电压恒为$6V$,敏感元件$T$的电阻随电流的增大而减小。电压表示数为$2V$时,电流表示数为$0.2A$,当电压表示数为$2.4V$时,电流表示数可能是(A)

A.小于$0.18A$
B.等于$0.18A$
C.大于$0.18A$,小于$0.2A$
D.大于$0.2A$,小于$0.24A$

答案： A

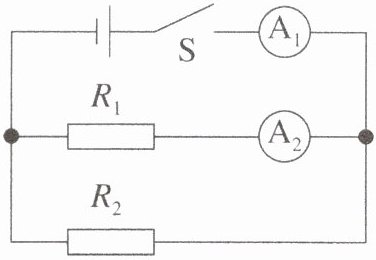

8. (2024重庆中考) 将阻值为$10\Omega的电阻R_1与另一电阻R_2$接入电源电压恒定的电路,如图所示。闭合开关$S$,电流表$A_1的示数为0.45A$,电流表$A_2的示数为0.3A$。求：
(1) 通过$R_2$的电流。
(2) 电源电压。

答案： 解：
(1)电阻$R_{1}$和$R_{2}$并联，电流表$A_{1}$测干路电流，电流表$A_{2}$测通过$R_{1}$的电流，通过$R_{2}$的电流为$I_{2}=I - I_{1}=0.45A - 0.3A = 0.15A$。
(2)电源电压等于$R_{1}$两端电压，$U = U_{1}=I_{1}R_{1}=0.3A×10Ω = 3V$。

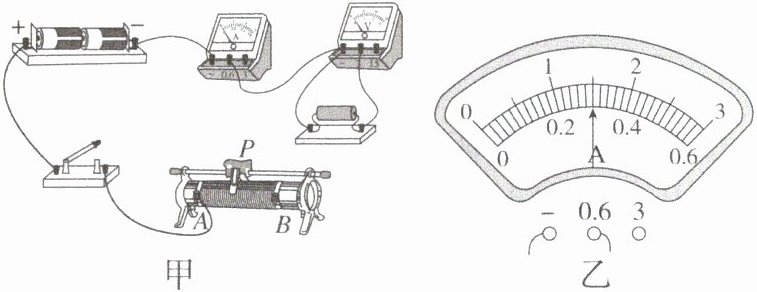

9. (2024山西中考) 实验室里有一个标识不清的定值电阻,小亮设计实验进行测量(电源为两节干电池)。

(1) 根据公式$R=\frac{U}{I}$可知,通过对电流和电压的测量来间接测出导体的电阻。请用笔画线代替导线将图甲的电路连接完整(导线不得交叉)。
(2) 连接电路时,开关应断开,滑动变阻器的滑片$P$应放在$B$(选填“$A$”或“$B$”)端。闭合开关,电压表示数接近电源电压,电流表无示数。经检查电流表及各接线处均完好,则电路的故障可能是定值电阻断路。
(3) 排除故障后闭合开关,移动滑片使电压表示数为$2.4V$,电流表示数如图乙所示,为0.30$A$,则电阻为8$\Omega$。小亮把该数据作为本实验的最终结果,请你做出评价或建议：只测量一次数据就得出了未知电阻的阻值，误差较大。

答案：
(1)$R=\frac{U}{I}$
(2)断开 B 定值电阻断路
(3)0.30 8 只测量一次数据就得出了未知电阻的阻值，误差较大
