《2025年红对勾练吧九年级物理上册教科版》

2. 如图所示,电源电压恒定,$R_{1}= 2\Omega$,$R_{2}= 4\Omega$。当开关$S_{1}$、$S_{2}$闭合,甲、乙两表为电压表时,两表示数之比$U_{甲}:U_{乙}= $3:2；当开关$S_{1}$闭合、$S_{2}$断开,若甲、乙两表均为电流表时,两表的示数之比$I_{甲}:I_{乙}= $1:3。

答案： 3:2 1:3

3. 两种电学元件$L与R的I - U$关系图像如图所示,分析该图像,若将$L与R串联在电源两端的电压恒定为5V$的电路中,$L$两端的电压为1$V$；另取一灯泡$L_{1}正常发光时的电压是6V$,正常发光时通过它的电流是$0.3A$,现将该灯泡接在$9V$的电源上,为使其正常发光,还应串联一个10$\Omega$的电阻。

答案： 1 串 10

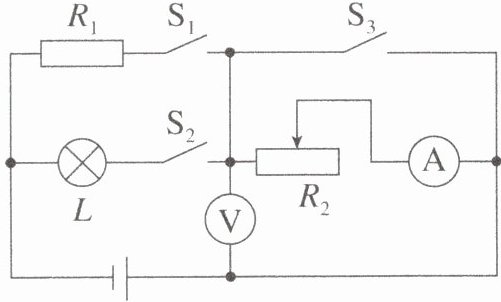

4. (2025南京阶段练习)在如图所示的电路中,电源电压$U = 5V$,小灯泡$L$标有“$5V$ $0.5A$”字样(电阻不变),电流表的测量范围为$0\sim0.6A$,电压表的测量范围为$0\sim3V$,滑动变阻器$R_{2}的最大阻值为20\Omega$,灯泡$L$的电阻为10$\Omega$；闭合开关$S_{1}$、$S_{2}和S_{3}$时,通过$R_{1}的电流为0.3A$,则电路的总电阻$R= $6.25$\Omega$；若换$6V$的电源,闭合开关$S_{2}$在不损坏各元件的情况下,$R_{3}$的阻值变化范围为2~10Ω。

答案： 10 6.25 2~10Ω

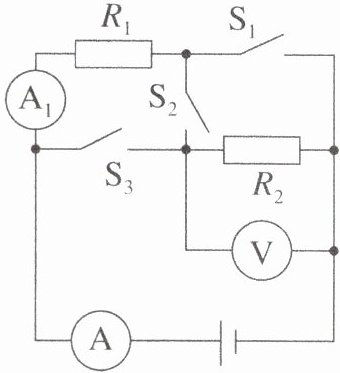

5. 如图,电源电压保持不变。当$S_{2}$、$S_{3}$闭合,$S_{1}$断开时,电压表示数为$6V$。(要求：以下三问都要画出等效电路图,写出必要的分析和公式)求：
(1) 电源电压是多少？
(2) 当$S_{1}$、$S_{3}$断开,$S_{2}$闭合时,电压表示数为$4V$,则$R_{1}$两端的电压为多少？
(3) 当$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电流表$A和A_{1}的示数分别为0.5A和0.2A$,则通过$R_{2}$的电流为多少？$R_{2}$的阻值是多少？

答案：
解:
　　　　　　　
　　
(1)当S₂、S₃闭合，S₁断开时，电阻R₁被短路，电路中只有R₂，如图1所示，电压表示数为6V，即电源电压为6V。
(2)当S₁、S₃断开，S₂闭合时，两电阻串联，电压表测R₂两端的电压，如图2所示，此时电压表示数为4V，根据串联电路的总电压等于各分电阻两端的电压之和可知，R₁两端的电压为U₁=U-U₂=6V-4V=2V。
(3)当S₁、S₃闭合，S₂断开时，两电阻并联，如图3所示，电流表A测干路总电流，电流表A₁测通过R₁的电流；根据并联电路电流的规律可得，通过R₂的电流I₂=I-I₁=0.5A-0.2A=0.3A，R₂的阻值R₂=U/I₂=6V/0.3A=20Ω。

6. (科学思维)如图所示,电源电压$8V$保持不变,虚线框内的电路中接有两个相同的定值电阻,开关$S$断开时,电流表示数不为零,当开关$S$由断开到闭合时,电流表的示数增大$0.2A$,请在虚线框甲、乙内画出两种可能的电路连接图并标出每个电阻阻值大小。

答案：
如图所示:
