《2025年红对勾练吧九年级物理上册教科版》

1. 下列关于串联电路的说法中,错误的是(B)
A.各用电器是逐个顺次地连接起来的
B.若一个用电器的内部开路,其余的用电器仍可能通电工作
C.开关可使电路中的各灯泡同时发光或同时熄灭
D.连接电路时,开关可从电源的正极或负极处接出,也可将开关接在用电器之间

答案： B

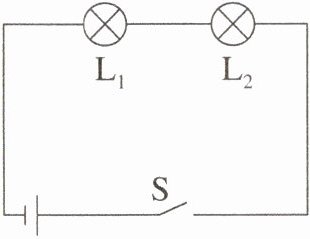

2. 如图所示的电路中,若 $ L_{2} $ 的灯丝断了,而电路其他部分完好,则开关 $ S $ 闭合后(D)

A.$ L_{1} $ 发光, $ L_{2} $ 不发光
B.$ L_{1} $ 不发光, $ L_{2} $ 发光
C.$ L_{1} $ 和 $ L_{2} $ 都发光
D.$ L_{1} $ 和 $ L_{2} $ 都不发光

答案： D

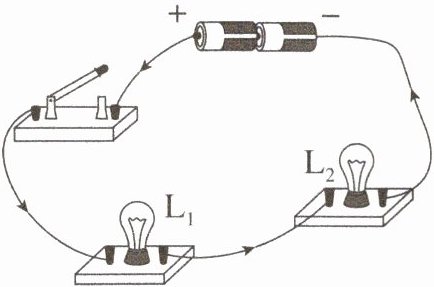

3. 如图所示,箭头表示闭合开关后电路中电流的方向。图中电流有一条路径,所以两盏灯是串联的。

答案： 一 串

4. 下列关于并联电路的说法中,错误的是(B)
A.各用电器是并列地连接起来的
B.若一个用电器的内部开路,其余的用电器也不可能通电工作
C.并联电路是由干路和各支路组成的
D.并联电路中各支路用电器工作时互不影响

答案： B

5. 如图所示,莆田兴化府历史文化街区人头涌动,灯火璀璨。已知街灯互不影响,则下列关于街灯的连接方式说法正确的是(B)

A.一定是串联
B.一定是并联
C.可能是串联
D.无法确定

答案： B

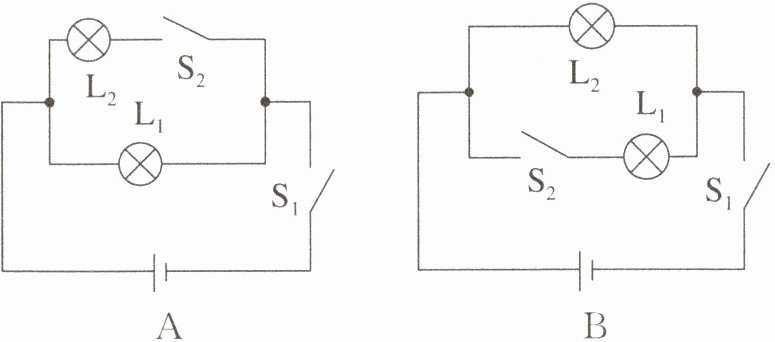

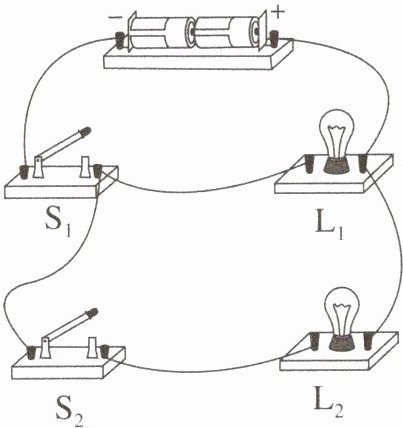

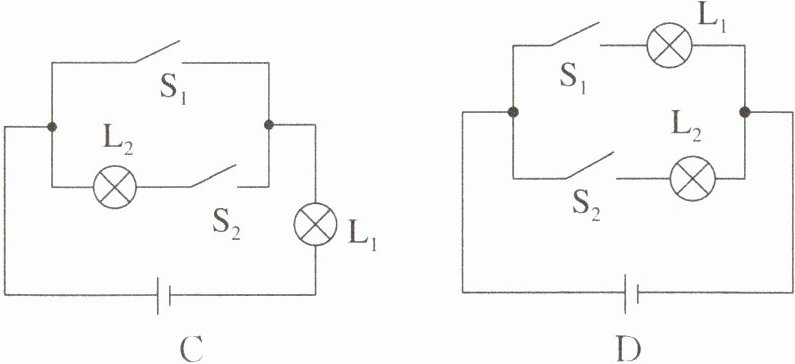

6. 下列电路图中,与如图所示的实物电路对应的是(A)

答案： A

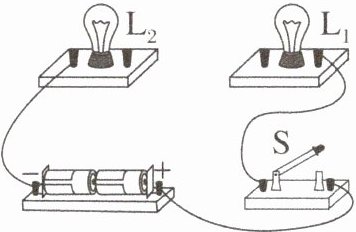

7. 请在图中用笔画线代替导线连接电路。要求：两灯并联,开关 $ S $ 同时控制两盏灯泡。

答案：
如图所示：

1. 下面是小强对一些电路工作情况进行观察分析得出的判断,其中不正确的是(B)
A.电蚊拍具有灭蚊和照明功能,灭蚊网和照明灯有时同时工作,有时单独工作,它们是并联的
B.马路两旁的路灯,晚上同时亮,早上同时灭,它们是串联的
C.抽油烟机装有照明灯和电动机,它们有时同时工作,有时单独工作,它们是并联的
D.一般家庭中都要安装几盏照明灯和其他用电器,使用时互不影响,它们是并联的

答案： B
