《2025年红对勾练吧九年级物理上册教科版》

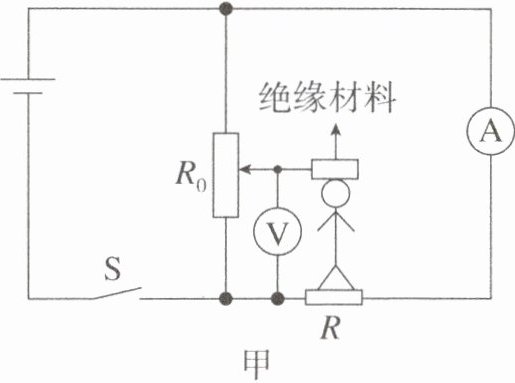

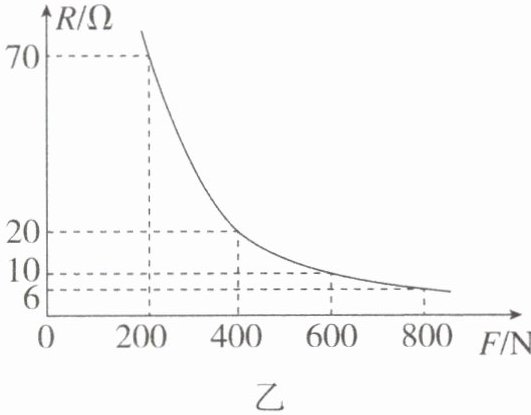

4. 如图甲是实践活动小组同学制作的一种身高体重测量仪电路图,其中R₀是滑动变阻器,R为压敏电阻,R的阻值随压力变化关系图像如图乙所示,该装置可以测量的身高范围是1.4～2m,电源电压为18V,电压表所接测量范围为0～15V,电流表所接测量范围为0～3A,下列说法正确的是(C)


①显示身高的仪表是电路图中电压表改成的
②所测身高为2m时,滑动变阻器的滑片位于R₀的最上端
③所测身高越高,通过R₀的电流越大
④所测体重的最大值为800N
A.①③
B.②③
C.①④
D.③④

答案： C

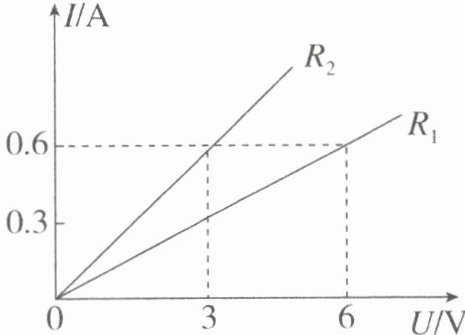

5. 如图所示为定值电阻$R_1$和$R_2$的I - U图像,下列说法正确的是(D)

A.电阻串联在同一电路中,通过电流之比是1 : 2
B.电阻串联在同一电路中,两端电压之比是1 : 2
C.电阻并联在同一电路中,两端电压之比是1 : 2
D.电阻并联在同一电路中,通过电流之比是1 : 2

答案： D

6. 两只定值电阻,甲标有“10Ω 0.8A”,乙标有“20Ω 0.6A”,把它们串联在同一电路中,在不损坏电阻的情况下,电路两端允许加的最大电压为18V。把它们并联在同一电路中,干路中允许通过的最大电流为1.2A。

答案： 18 1.2

7. 如图所示,电源电压U = 6V,电阻$R_1 = 10Ω,$开关S闭合后电流表的示数为0.1A,求：
$(1)R_1$两端的电压。
$(2)R_2$的电阻值。

答案： 解：
(1)开关S闭合后两电阻串联，$R_{1}$两端的电压为$U_{1}=IR_{1}=0.1\ {A}×10\ \Omega=1\ {V}$。
(2)$R_{2}$的两端电压为$U_{2}=U-U_{1}=6\ {V}-1\ {V}=5\ {V}$，$R_{2}$的电阻值为$R_{2}=\frac{U_{2}}{I}=\frac{5\ {V}}{0.1\ {A}}=50\ \Omega$。

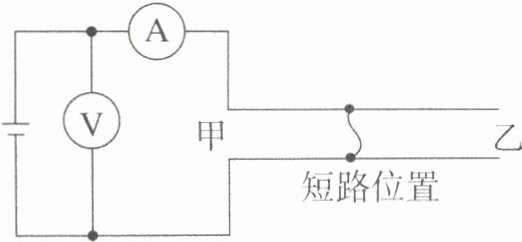

8. (科学思维)在相距15km的甲、乙两地之间有两条输电线,已知每米输电线的电阻为0.01Ω,现输电线在某处发生短路,为确定短路位置,检修员利用电压表、电流表和电源接成如图所示电路进行检测,当电压表的示数为6V时,电流表的示数为0.06A,则甲地到短路位置之间的输电线总阻值为100Ω,短路位置到甲地的距离是5000m。

答案： 100 5 000
