《2025年红对勾练吧九年级物理上册教科版》

1. 小明和小华同学为了探究“电流产生的热量与电阻的关系”,设计了如图所示的实验电路。两个烧瓶甲、乙中盛有质量、初温相等的煤油,其中$R_{1}＜R_{2}$。

(1)$R_{1}与R_{2}$采用串联的连接方式,是为了控制通电时间和电流相等。
(2)在相同时间内,可通过观察温度计示数来比较电流通过电热丝产生的热量多少。
(3)在通电时间相同时,两烧瓶内煤油液面上升较高的是乙(选填“甲”或“乙”)瓶。由此可知,在通电时间相同、电流一定的情况下,电阻越大,电流产生的热量越多。

答案：
(1)电流
(2)温度计示数
(3)乙 多

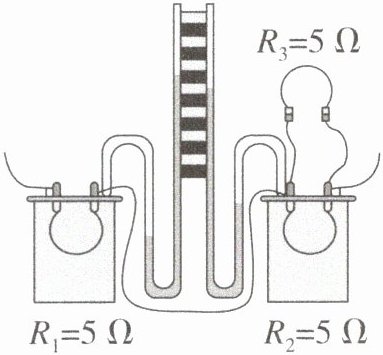

2. 如图是“探究电流产生的热量与什么因素有关”的实验装置,两个透明容器中密封着等量的空气。

(1)实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少,这种方法叫转换法(选填“转换法”或“等效替代法”)。
(2)接好电路,闭合开关,通电一段时间后,左(选填“左”或“右”)侧U形管中液面高度变化大,此实验现象表明,在电阻和通电时间相同的情况下,电流越大,所产生的热量越多。

答案：
(1)转换法
(2)左 电流

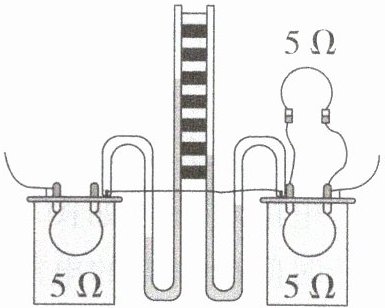

3. (2024鸡西中考)如图是“探究通电导体产生的热量与电流大小关系”的实验装置。通过左侧容器中电阻丝的电流为$0.4A$,在$1min$内电流通过右侧容器中电阻丝产生的热量为12J。

答案： 电流 12

4. (2025白城阶段练习)如图所示的电路,电源电压恒为$15V$,$R_{1}= 75Ω$,$R_{2}= 25Ω$。当开关$S$、$S_{1}$均闭合后,求：
(1)电流表的示数。
(2)通电$10s$,电阻$R_{1}$产生的热量。

答案： 解：
(1)由电路图可知两电阻并联，所以$U_{1}=U_{2}=U=15\ \ce V$，通过电阻$R_{1}$的电流$I_{1}=\frac{U_{1}}{R_{1}}=\frac{15\ \ce V}{75\ \Omega}=0.2\ \ce A$，通过电阻$R_{2}$的电流$I_{2}=\frac{U_{2}}{R_{2}}=\frac{15\ \ce V}{25\ \Omega}=0.6\ \ce A$，电流表在干路上，由并联电路的电流规律可得电流表的示数$I=I_{1}+I_{2}=0.2\ \ce A+0.6\ \ce A=0.8\ \ce A$。
(2)由焦耳定律$Q=I^{2}Rt$可得通电10 s，电阻$R_{1}$产生的热量$Q_{1}=I_{1}^{2}R_{1}t=(0.2\ \ce A)^{2}×75\ \Omega×10\ \ce s=30\ \ce J$。

5. 电流的热效应在日常生活中被广泛应用,但有时它也会给我们带来危害。下列情况中不属于防止电热危害的是(A)
A.家电长时间停用,隔段时间应通电一次
B.电视机的后盖有许多孔
C.电动机外壳有许多散热片
D.电脑的CPU上有小风扇

答案： A

1. 电炉中的电阻丝通电一段时间后变得很烫,而连接电炉的导线却不怎么热,这主要是因为(A)
A.导线的电阻远小于电阻丝的电阻,导线消耗的电能很少
B.通电导线的电流小于通过电阻丝的电流
C.导线散热比电阻丝快
D.导线的绝缘体隔热

答案： A
