《2025年红对勾练吧九年级物理上册教科版》

2. 一个有0～3V和0～15V两个测量范围的电压表,实验时用的是0～15V的测量范围,但读数时错误地从0～3V的刻度盘上读出的电压值是2.4V,则实际测得的电压值为(B)
A.2.4V
B.12.0V
C.1.2V
D.14.0V

答案： B

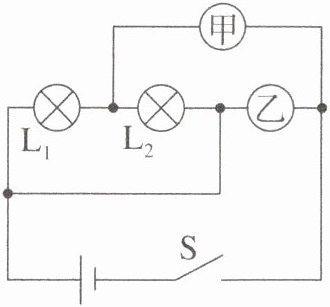

3. 如图所示电路,甲、乙为电流表或电压表。闭合开关S后,要使小灯泡$L_1、$$L_2$均能发光并且组成并联电路,则(C)

A.甲为电流表,乙为电流表
B.甲为电压表,乙为电压表
C.甲为电流表,乙为电压表
D.甲为电压表,乙为电流表

答案： C

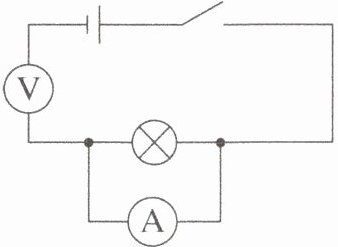

4. 将完好的电流表、电压表、小灯泡连接成如图所示的电路,各处接触良好。当开关S闭合后,会出现(A)

A.电压表指针明显偏转
B.电流表指针明显偏转
C.小灯泡发光
D.电池被烧坏

答案： A

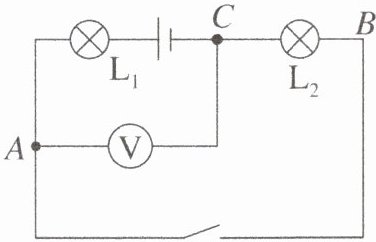

5. 如图所示,开关闭合时,电压表所测的是(C)

A.电源电压
B.灯$L_1$两端的电压
C.灯$L_2$两端的电压
D.灯$L_1$与电源两端的总电压

答案： C

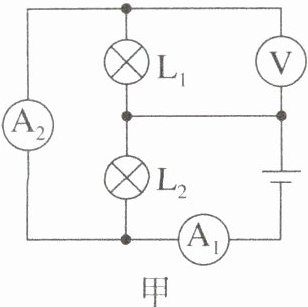

6. (2025威海期末)如图甲所示的电路中,电压表示数如图乙$,A_1、$$A_2$两表示数如图丙所示,则通过$L_2$的电流为1.76$A,L_1$两端电压为2.5V。
]

答案： 1.76　2.5

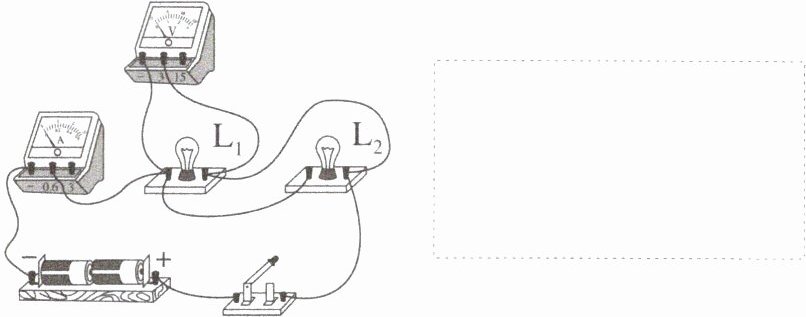

7. (2025唐山期中)根据实物图,在虚线框中画出其对应的电路图。(要求连线要横平竖直,尽量使电路图简洁美观)
]

答案：
如图所示:

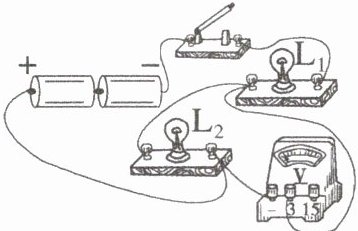

8. 一位同学用灯泡$L_1$和$L_2$组成了串联电路,他连接的电路如图所示。
(1)闭合开关,观察到的现象是______。
(2)请你在实物图上只改动一根导线,使电压表能够测出$L_1$两端的电压。(要求：在需要改动的导线上画“×”,用笔画线代替导线将改动后的导线画出,导线不许交叉)
]

答案：

(1)电压表的指针反向偏转
(2)如图所示:

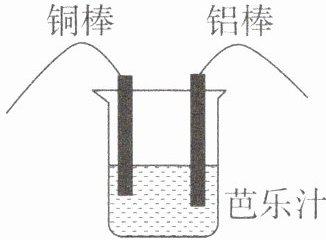

9. (科学探究)果汁也能做电池。如图所示,先向杯中倒入芭乐汁,再把分别接有导线的铜棒和铝棒插入芭乐汁中,作为电池的正、负极,一个芭乐电池就做成了。那么芭乐电池的正极是铜棒还是铝棒呢？给你电流表、电压表、低压发光二极管、开关各一个、导线若干,请选择其中合适的器材设计一个实验方案进行探究。(也可画图辅助说明)
]

答案：
方案一 按图甲所示连接电路，再利用开关进行试触。若电压表指针正向偏转，说明与电压表正接线柱连接的铜棒是电池的正极；若电压表反向偏转，说明铝棒是电池的正极。方案二 将图甲中的电压表改换成电流表。将芭乐电池的铝棒用导线与电流表的负接线柱连接，然后用与铜棒连接的导线跟电流表的正接线柱试触。如果电流表指针正向偏转，说明铜棒是电池的正极；如果电流表反向偏转，说明铝棒是电池的正极。方案三 按图乙所示连接电路，闭合开关，若低压二极管发光，说明铜棒是电池的正极；若低压二极管不发光，说明铝棒是电池的正极。(任写一个方案，合理即可)
