《2025年红对勾练吧九年级物理上册教科版》

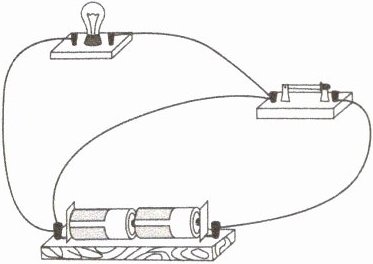

1. (2024 徐州中考)如图所示电路,闭合开关,电路所处的状态是(C)

A.通路
B.断路
C.短路
D.无法判断

答案： C

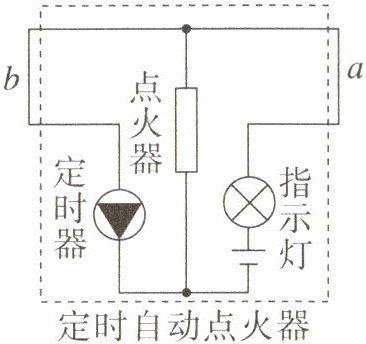

2. (2025 常德阶段练习)为避免点燃烟花时造成人员伤害,小明设计了烟花定时自动点火装置,原理如图所示。装置中的点火器有电流通过时,就会自动点燃烟花,定时器控制点火时间。为完善设计方案,还需要在____a(选填“a”或“b”)处安装一个开关 S,断开此开关,指示灯熄灭,整个装置停止工作。点燃烟花前,定时器在电路中应处于____通路(选填“通路”“断路”或“短路”)状态。

答案： a　通路

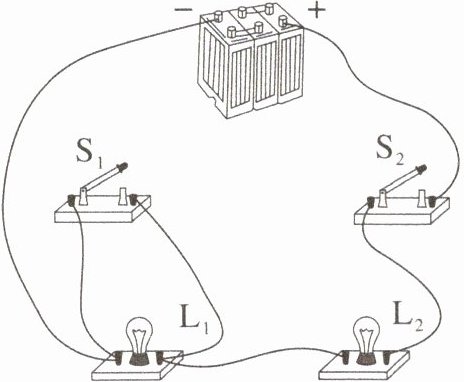

3. 如图所示,当只闭合 $ S_1 $,电路中没有(填“有”或“没有”)电流；当 $ S_1 $、$ S_2 $ 都闭合时,发光的灯泡是L₂；当 $ S_1 $ 断开、$ S_2 $ 闭合时,发光的灯泡是L₁和L₂。

答案： 没有　L₂　L₁和L₂

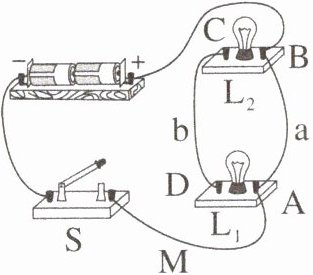

4. 关于如图所示的电路实物图,下列说法正确的是(D)

A.闭合开关后两个灯泡并联,所以都能正常发光
B.闭合开关后,由于短路,灯泡 $ L_1 $ 和 $ L_2 $ 将会被烧坏
C.去掉导线 a,两个灯泡并联
D.把导线 M 从接线柱 A 改接到接线柱 D 上,两个灯泡并联

答案： D

5. 霓虹灯招牌“中国农业银行”每个字背后是由许多 LED 灯串组成的,现发现第 4 个字“业”熄灭,其他字均正常发光(如图所示)。根据这一现象,对发光字背后的灯串之间的连接方式判断正确的是(D)

A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其他字之间一定是串联的
D.“业”这个字与其他字之间一定是并联的

答案： D

6. 如图所示的电路,下列说法不正确的是(C)

A.只闭合 $ S_2 $,$ L_1 $、$ L_2 $ 串联
B.同时闭合 $ S_1 $、$ S_3 $,$ L_1 $、$ L_2 $ 并联
C.同时闭合 $ S_1 $、$ S_2 $,$ L_1 $ 被短接,只有 $ L_2 $ 接入电路
D.同时闭合 $ S_2 $、$ S_3 $,就会造成电源短路

答案： C

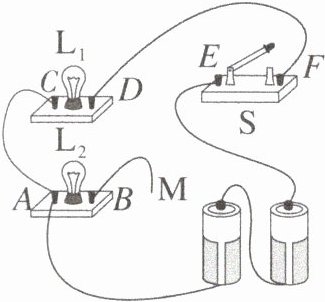

7. 如图,若要使 $ L_1 $ 和 $ L_2 $ 两只灯并联,开关 S 同时控制两灯,则线头 M 应接在D点上；若要使 $ L_1 $ 和 $ L_2 $ 并联,开关 S 只控制 $ L_1 $,则线头 M 应接在E点上(前两空均选填“C”“D”或“E”)。如果将 A、E 两点用导线直接相连,闭合开关,那么不发光的是L₁和L₂(选填“$ L_1 $”“$ L_2 $”或“$ L_1 $ 和 $ L_2 $”)。

答案： D　E　L₁和L₂
