2. 如图所示,下列分析正确的是(B)

A.只闭合 $ S_1 $ 时,$ L_2 $ 发光,$ L_1 $ 不发光,$ A_2 $ 测通过 $ L_2 $ 的电流
B.只闭合 $ S_1 $ 时,$ L_1 $ 发光,$ L_2 $ 不发光,$ A_1 $ 测通过 $ L_1 $ 的电流
C.闭合 $ S_1 $、$ S_2 $ 时,$ L_1 $、$ L_2 $ 并联,$ A_1 $ 测通过 $ L_2 $ 的电流
D.闭合 $ S_1 $、$ S_2 $ 时,$ L_1 $、$ L_2 $ 串联,$ A_1 $、$ A_2 $ 示数相等

答案： B

3. (2025 洛阳期中)电流表有“$ 0 \sim 0.6 \, A $”和“$ 0 \sim 3 \, A $”两个测量范围,小明在实验中接入了“$ 0 \sim 0.6 \, A $”这一测量范围,但他读数时用了“$ 0 \sim 3 \, A $”的测量范围,读数为 $ 2.6 \, A $,则实际电流的大小为(B)
A.$ 0.65 \, A $
B.$ 0.52 \, A $
C.$ 0.56 \, A $
D.$ 2.6 \, A $

答案： B

4. 如图所示,若电流表 $ A_1 $、$ A_2 $ 无故障,闭合开关以后,$ A_1 $ 的指针向右偏转的角度很大,$ A_2 $ 的指针向右偏转的角度很小,出现这种现象可能的原因是(D)

A.电流先后通过 $ A_1 $、$ A_2 $ 逐渐变小了
B.$ A_2 $ 正、负接线柱上的导线接反了
C.灯泡出现了短路
D.$ A_2 $ 所接量程大于 $ A_1 $ 所接的量程

答案： D

5. 小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表正、负接线柱接反了；断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是断开开关,换接0~0.6A的测量范围继续进行实验。
]

答案： 正、负接线柱接反了　换接0~0.6A的测量范围

6. 根据实物图画出相应的电路图。
]

答案：
如图所示:
　　　　　　

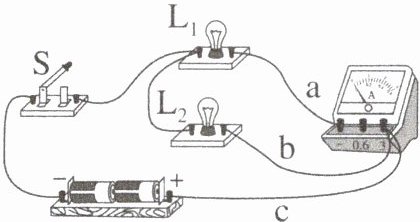

7. 如图所示是小明同学用电流表测量电流的实物连接图,请按要求回答：

(1)图中电流表测量的是通过灯泡$L_{1}$的电流。
(2)如果要用电流表测通过 $ L_1 $ 和 $ L_2 $ 的总电流,且只允许移动一根导线,应将导线b(选填“$ a $”“$ b $”或“$ c $”)的右端接在电流表的“$ - $”接线柱上。
(3)如果只将导线 $ b $ 的左端改接在 $ a $ 左端所在的接线柱上,其他接线不变。闭合开关后,则会出现的现象是$L_{1}$发光、$L_{2}$不发光，电流表无示数。

答案：
(1)$L_{1}$
(2)b
(3)$L_{1}$发光、$L_{2}$不发光，电流表无示数

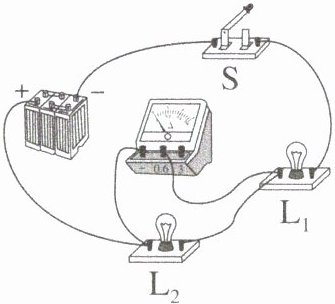

8. (科学思维)小华练习使用电流表测量电流时,连接了如图所示的电路,请帮他分析这个电路存在的问题。
(1)请你指出小华连接电路的错误。
(2)小华连接电路中的错误会产生什么样的现象？
]

答案：
(1)小华连接电路的错误是电流表与$L_{2}$ 并联且正、负接线柱反接。
(2)$L_{2}$不发光，$L_{1}$发光，且电流表上的指针会反向偏转。
