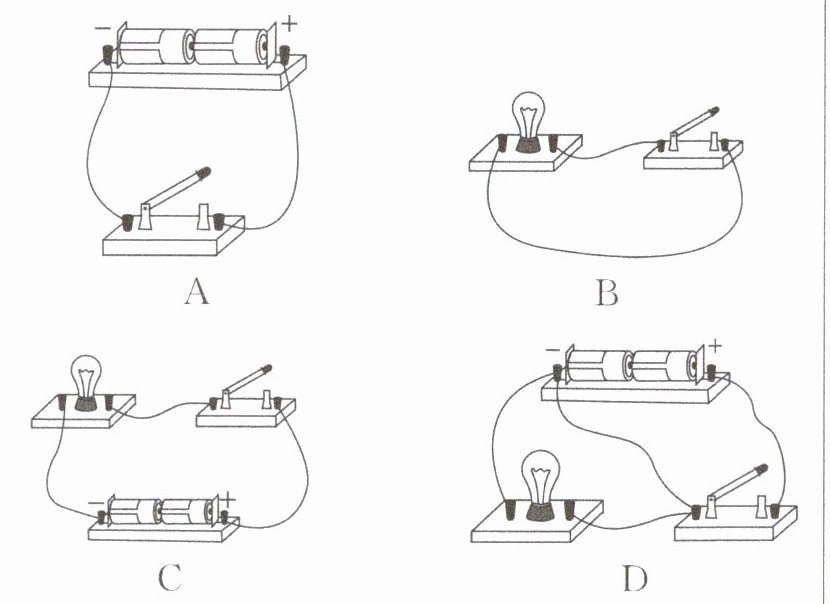

2. 下列实物电路连接正确的是(B)
]

答案： B

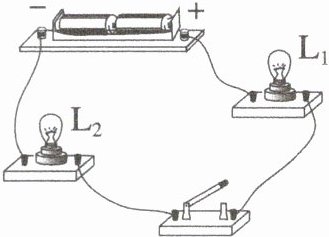

3. 如图所示的电路中,闭合开关,发现灯泡 $L_1$ 不发光,$L_2$ 发光,由此可以判断出现这种情况的原因可能是(A)


A.灯泡 $L_1$ 短路
B.灯泡 $L_2$ 短路
C.灯泡 $L_1$ 开路
D.灯泡 $L_2$ 开路

答案： A

4. (2023 鄂州中考)如图所示,开关 $S$ 闭合时,小灯泡 $L_1$、$L_2$ 都不亮,用一段导线的两端接触 $a$、$b$ 两点时,两小灯泡都不亮；接触 $b$、$c$ 两点时,两小灯泡也不亮；接触 $c$、$d$ 两点时,两小灯泡都亮。对此,下列判断中可能的是(C)

A.小灯泡 $L_1$ 开路
B.小灯泡 $L_2$ 开路
C.开关 $S$ 开路
D.小灯泡 $L_2$ 短路

答案： C

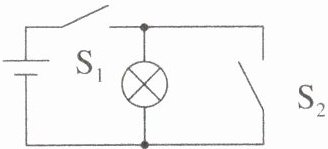

5. 如图所示的电路中,当开关 $S_1$、$S_2$ 都闭合时的电路为短路；当 $S_2$ 断开、$S_1$ 闭合时电路为通路。(均选填“通路”“断路”或“短路”)
]

答案： 短路 通路

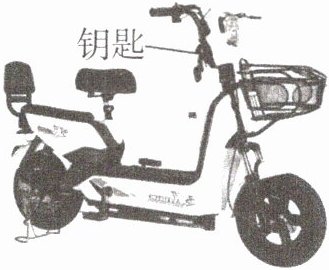

6. 如图所示为人们所喜爱的电动车,它具有轻便、节能、环保等特点。车钥匙实质相当于一个开关,给电动车充电时,电瓶相当于用电器,将电能转化为化学能。充电桩有较好的防水保护功能,是为了防止线路出现短路(选填“短路”或“断路”)现象。
]

答案： 用电器 化学 短路

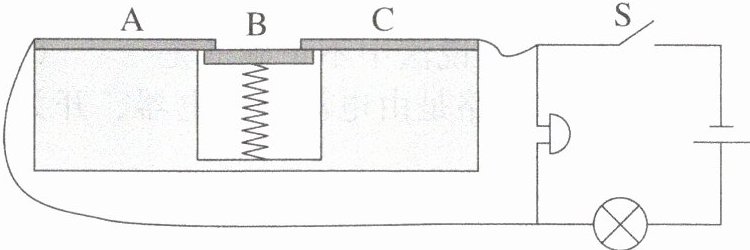

7. 小俊设计了如图所示的报警器,由木板、弹簧、接触片($A$、$B$、$C$,均可导电)和报警电路组成。闭合开关 $S$,当人踩到设计区域 $B$ 时,接触片 $B$ 与 $A$、$C$ 分开,铃响(选填“响”或“不响”),灯亮(选填“亮”或“不亮”)。
]

答案： 响 亮

8. 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰倒或倾倒时,小球就会滚向一侧使电路______断开(选填“断开”“短路”或“闭合”),起到保护电扇的作用,这个保护装置在电扇电路中的作用相当于______开关。
]

答案： 断开 开关

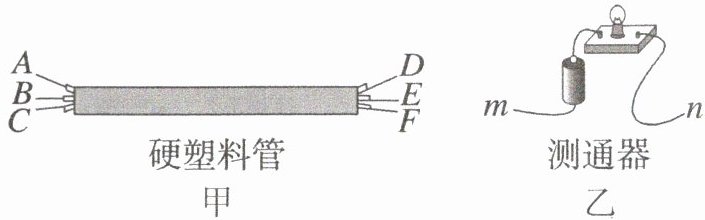

9. (科学思维)如图甲所示,在一根横跨河流两岸的硬塑料管内有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,可以用图乙所示的测通器来测试,其操作过程如下：

(1)连接 $A$ 和 $B$,将测通器的 $m$ 连接在 $D$ 上。当 $n$ 连接 $F$ 时小灯泡发光,连接 $E$ 时小灯泡不发光。由此可以确定C、E为同一根导线的两端。(选填字母,下同)
(2)为了弄清另外两根导线的两端,可连接 $A$ 和 $C$,测通器的一端必须与E相连,另一端只需接触一根导线就能将两根导线辨别出来。

答案：
(1)C、E
(2)E
