《2025年红对勾练吧九年级物理上册教科版》

1. (2023 福建中考)滑动变阻器可以改变接入电路中电阻的大小。使用时移动滑片,改变的是滑动变阻器接入电路中电阻丝的(C)
A.材料
B.横截面积
C.长度
D.电流方向

答案： C

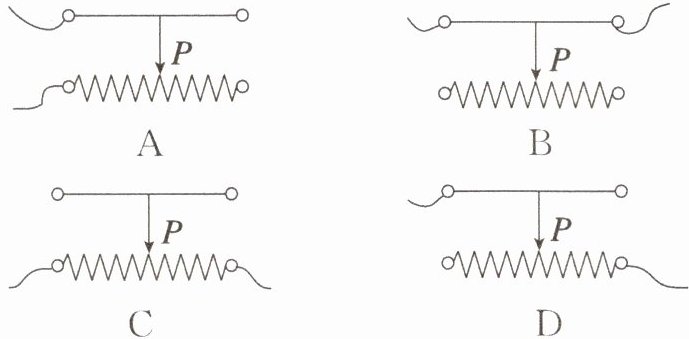

2. (2025 石家庄模拟)如图是滑动变阻器的结构和连入电路的示意图,当滑片 $ P $ 向左滑动时,连入电路的电阻变大的是(D)
]

答案： D

3. 如图所示,将开关和灯泡引出的两根导线分别与滑动变阻器的两个接线柱相连,使得滑片 $ P $ 向右滑动时灯泡的亮度增加,则这两根导线应与滑动变阻器相连的两个接线柱是(C)


A.$ A $、$ C $
B.$ A $、$ B $
C.$ B $、$ D $
D.$ A $、$ D $

答案： C

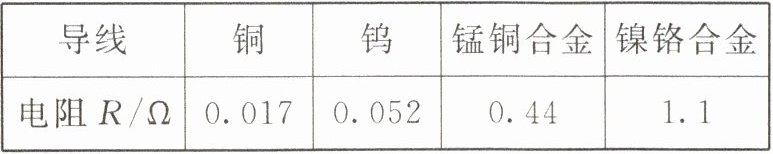

4. 下表列出了四种长 $ 1 \, m $、横截面积为 $ 1 \, mm^2 $ 的导线在 $ 20 \, ^ { \circ } C $ 时的电阻值。由表中数据可知,架设输电线,应选择铜导线；绕制滑动变阻器,应选用镍铬合金导线。

答案： 铜 镍铬合金

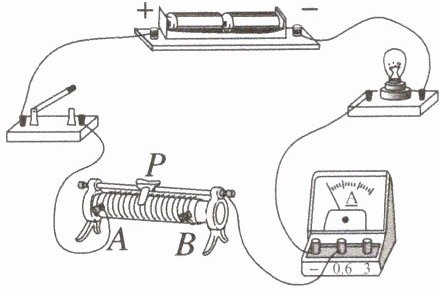

5. 如图所示的电路,闭合开关前,滑片 $ P $ 应置于B(选填“$ A $”或“$ B $”)端,把滑片 $ P $ 向 $ A $ 端移动时,接入电路的电阻变小(选填“变大”或“变小”)。
]

答案： B 变小

6. 如图所示是插入式电阻箱的结构示意图。它的最大电阻值是15$ \Omega $,图中 $ A $、$ B $ 两个接线柱之间的电阻值是7$ \Omega $。
]

答案： 15 7

7. 如图所示,电阻箱的示数为2035$ \Omega $。
]

答案： 2035

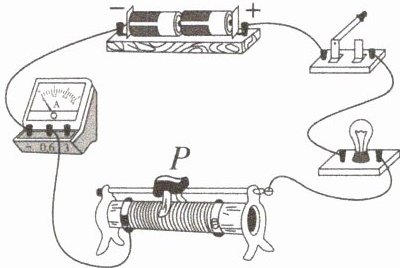

1. (2025 德阳期中)如图所示的实物图,对滑动变阻器的相关说法,你认为错误的是(A)

A.滑片 $ P $ 向左滑动,小灯泡将变暗,电流表示数减小
B.铭牌“$ 10 \, \Omega \quad 2 \, A $”表示滑动变阻器的调节范围是 $ 0 \sim 10 \, \Omega $
C.闭合开关前滑片 $ P $ 应滑到最右端,是为了保护电路
D.滑动变阻器要“一上一下”接线才能发挥变阻的作用

答案： A
