《2025年红对勾练吧九年级物理上册教科版》

1. 如图,电源电压为 6 V,闭合开关后,电压表示数为 4 V,则(D)

$A. L_1 $两端的电压为 4 V
$B. L_2 $两端的电压为 2 V
$C. L_1 $和$ L_2 $两端电压之差为 4 V
$D. L_2 $和$ L_1 $两端电压之差为 2 V

答案： D

2. (2023 怀化中考)在如图所示的电路中,闭合开关后电压表$ V_1 $的示数为 2.5 V,电压表 V 的示数为 4.5 V,则电路的电源电压为4.5V,灯$ L_2 $两端的电压为2V。

答案： 4.5 2

3. 在“探究串联电路电压特点”的实验中：
(1)小强同学设计的实验电路如图甲所示,他选择的两个小灯泡的规格应该不相同。
(2)某次实验中小强同学利用电压表测量小灯泡$ L_2 $两端的电压,如图乙,他操作中存在的问题是电压表的正、负接线柱接反了。
(3)纠正问题后,小强分别测得 AB、AC、BC 两点间的电压为$ U_1、$$U_2、$$U_3,$在误差允许的情况下$,U_1、$$U_2、$$U_3 $的数量关系是$U_{2}=U_{1}+U_{3}$。

答案：
(1)不相同
(2)电压表的正、负接线柱接反了
(3)$U_{2}=U_{1}+U_{3}$

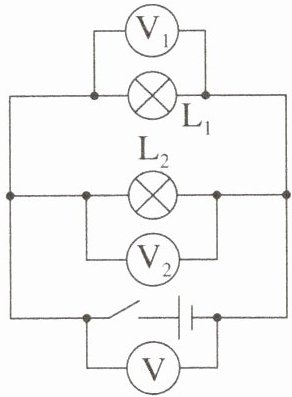

4. 如图所示电路,闭合开关后,灯泡$ L_1 $比$ L_2 $亮,电压表$ V_2 $的示数为 6 V,下列说法中正确的是(A)

$A. V_1 $示数为 6 V
$B. V_1 $示数大于 6 V
C. V 示数小于 6 V
D. V 示数大于 6 V

答案： A

5. 在“探究并联电路中电压的特点”实验中,实验电路如图甲所示：
(1)连接电路时开关应处于______状态。
(2)要用电压表测量小灯泡$ L_1 $两端的电压,请用笔画线代替导线将实物电路连接完整。
(3)闭合开关,观察到小灯泡$ L_1 $发光、$L_2 $不发光,故障可能是______。
(4)排除故障后,用电压表分别测量小灯泡$ L_1、$$L_2 $及电源两端的电压,电压表示数均如图乙所示,为______V。更换不同规格的小灯泡多次测量,发现电压表示数均如图乙所示。由此得出结论：并联电路中各支路用电器两端的电压与电源两端的电压______。

答案：

(1)断开
(2)如图所示:

(3)小灯泡$L_{2}$断路
(4)3 相等

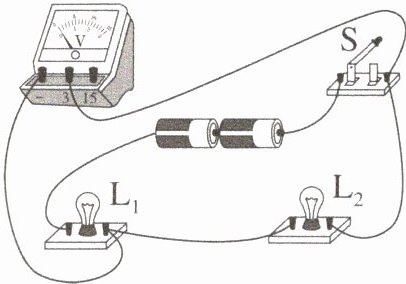

1. (2025 泰安期中)如图,闭合开关 S,发现$ L_2 $比$ L_1 $更亮,下列说法正确的是(C)

A.电压表测量的是电源两端的电压
B.通过$ L_2 $的电流比$ L_1 $大
C.电压表测量的是$ L_2 $两端的电压
D.用一根导线接在$ L_1 $的两端,电压表示数不变

答案： C
