14. 为探究“并联电路中电压的规律”,实验室提供的器材有干电池组(电压为 3 V)、电压表、小灯泡多个、开关、导线若干。

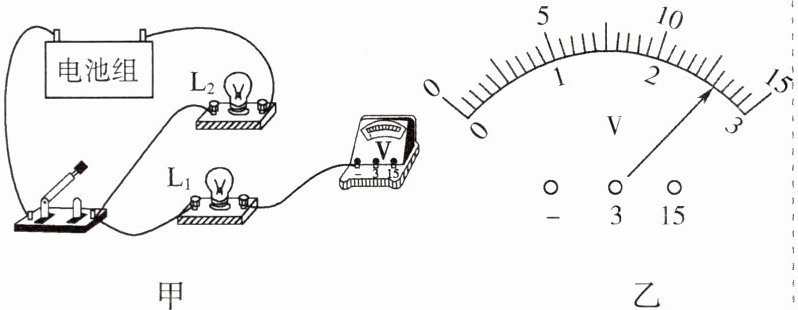

(1) 请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量小灯泡$ L_1 $两端的电压。
(2) 电路连接正确后进行实验,某小组分别测出小灯泡$ L_1、$$L_2 $两端的电压和并联电路的总电压,电压表的示数相同,如图乙所示,其值为______V。根据这组数据,该小组得出并联电路中电压的规律。你认为实验的疏漏之处是______。纠正后得到并联电路中的电压规律为______。

答案：

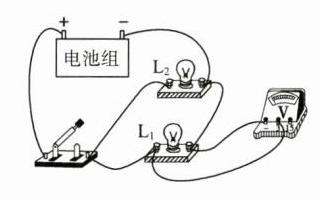

（1）
(2)2.6 只进行了一次实验，应更换不同规格的小灯泡，在并联电路中多次实验 并联电路两端的总电压和各支路两端的电压相等

15. 如图所示电路$,L_1、$$L_2、$$L_3 $是三只灯泡,A、B 间电压为 9 V,电压表$ V_1 $的示数为 6 V,电压表$ V_2 $的示数是 7 V。问：
$(1) L_1、$$L_2、$$L_3 $的连接方式是怎样的？
(2) 电压表$ V_1、$$V_2 $分别测的是哪段电路两端的电压？
$(3) L_1、$$L_2、$$L_3 $两端的电压值分别多大？

答案：
(1)串联
(2)电压表V₁测L₁、L₂两端电压之和，电压表V₂测L₂、L₃两端电压之和
(3)2V 4V 3V

知识点一 导体与绝缘体
1. 容易导电的物体叫作导体。
2. 不容易导电的物体叫作绝缘体。
3. 导电性能介于导体和绝缘体之间,比______导体差,比______绝缘体强,被称作半导体。

答案： 1.容易导电 2.不容易导电 3.导体和绝缘体 导体 绝缘体
