《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

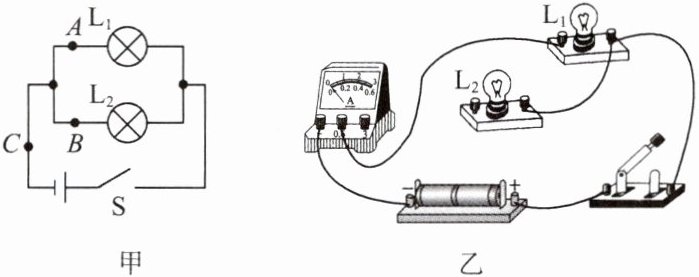

11. 小李在探究“并联电路的电流规律”时,设计了如图甲所示的电路。
(1)连接电路时,开关应处于断开状态；闭合开关后,小李发现电流表的指针指向零刻度线左边,原因是____。
(2)如图乙是小李准备测A点电流的实物图,图中还差一根导线,用笔画线代替导线将它连接完整；连接好电路后,闭合开关,发现其中一灯不亮,但电流表有示数,若只有 $ L_1 $ 或 $ L_2 $ 中的一处发生故障,则故障是____。

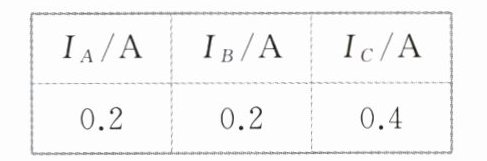

(3)排除故障后,小李完成了一次实验,并把数据记录在表格中,他便得出结论：并联电路中干路电流等于各支路电流之和；同组的小王认为实验次数太少,应该更换____(选填“相同”或“不同”)规格的小灯泡进行多次实验。

(4)他们按照上述操作重复做了几次实验,得到了多组数据,其目的是____。

答案：

(1)电流表的正、负接线柱接反了
(2)如图所示。

$L_{2}$ 断路　
(3)不同　
(4)寻找普遍规律，避免偶然性

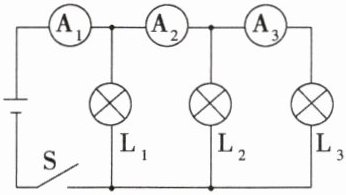

12. 如图所示,当开关S闭合后,电流表 $ A_1 $、$ A_2 $、$ A_3 $ 的示数分别为1.2 A、1 A、0.6 A。求：

(1)通过 $ L_1 $ 的电流。
(2)通过 $ L_2 $ 的电流。
(3)通过 $ L_3 $ 的电流。

答案：
(1)通过 $L_{1}$ 的电流为 0.2A。
(2)通过 $L_{2}$ 的电流为 0.4A。
(3)通过 $L_{3}$ 的电流为 0.6A。
