《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

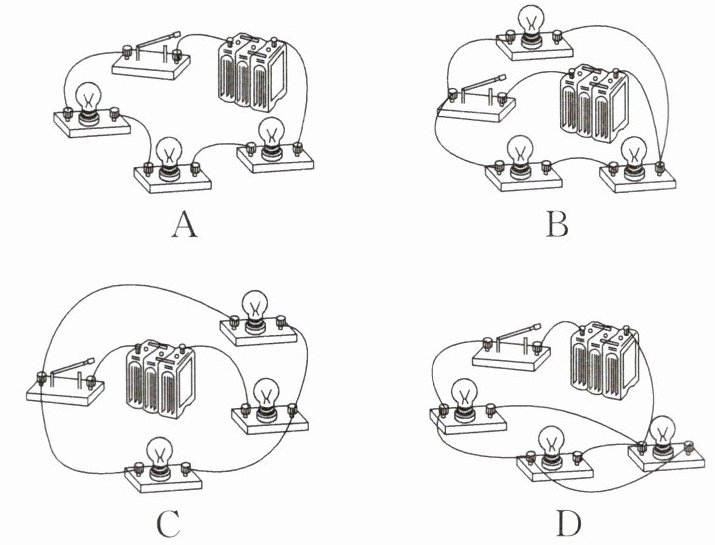

1. 在下列电路中,开关闭合后,三个灯泡两端的电压一定相等的是(D)

答案： D

2. 如图所示的电路,闭合开关 S 后,两灯都不亮。用电压表检测的结果是 $U_{ab}= U_{bc}= U_{de}= U_{ef}= 0$,若故障只有一处,则可能的原因是(C)

A.电路 a、b 间短路
B.电路 b、c 间断路
C.电路 d、e 间短路或断路
D.电路 e、f 间断路

答案： C

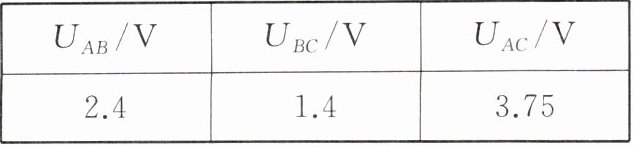

3. 某同学在探究串联电路电压特点的实验中按照要求进行了操作,记录的数据如下表,分析数据后发现实验结果与教科书中“串联电路总电压等于串联导体两端电压之和”的结论不吻合。同学们对这一实验探究有以下观点,其中不正确的是(B)


A.换实验器材,重新实验
B.该结论不能用实验来验证
C.分析不吻合的原因
D.查阅资料,了解原因

答案： B

4. 如图所示的电路中,电源电压为 9 V,闭合开关后,两灯均发光,电压表示数为 6 V,此时(B)

A.灯泡$ L_1 $两端电压为 6 V
B.灯泡$ L_2 $两端电压为 6 V
C.灯泡$ L_1 $两端电压为 9 V
D.灯泡$ L_2 $两端电压为 3 V

答案： B

5.在如图所示的电路中,S闭合时，电压表的示数为4.5V;若S断开,电压表的示数为3V,则这时灯L1及L2两端的电压分别为（）

A.4.5 V 3 V
B.3 V 1.5 V
C.3 V 4.5 V
D.3 V 7.5 V

答案： B

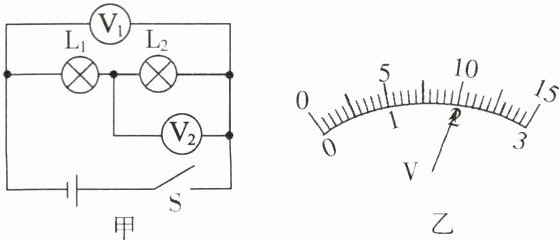

6. 小明按图甲所示的电路进行实验,当闭合开关 S,用电器正常工作时,电压表$ V_1 $和$ V_2 $的指针位置完全一样,如图乙所示,则$ L_2 $两端的电压为2V,L_1 两端的电压为8V。

答案： 2 8
