《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

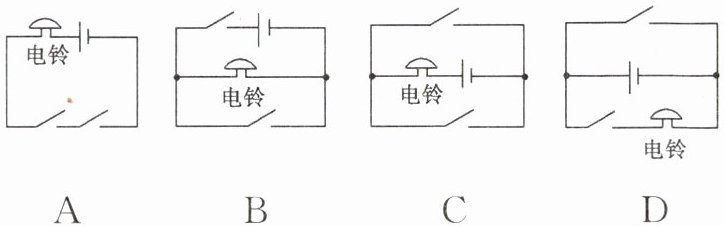

13. 如图所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。图中符合要求的电路是(C)

答案： C

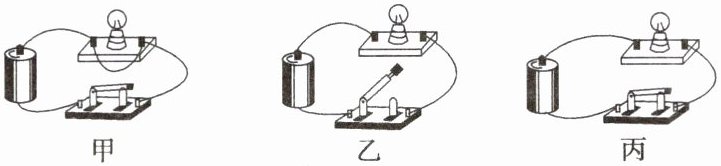

14. 如图所示的三个电路,对其通路、断路、短路判断正确的是(B)

A.甲断路、乙通路、丙短路
B.甲短路、乙断路、丙通路
C.甲通路、乙短路、丙断路
D.甲短路、乙通路、丙断路

答案： B

15. 在如图所示的电路中,下列说法正确的是(A)

A.当闭合开关$ S_1、$$S_2、$$S_3 $时,电源短路
B.当只闭合开关$ S_1、$$S_2 $时$,L_1、$$L_2 $并联
C.当只闭合开关$ S_2、$$S_3 $时$,L_1、$$L_2 $串联
D.当只闭合开关$ S_1、$$S_3 $时$,L_1、$$L_2 $串联

答案： A

16. 冬天毛纺类衣物经常会“带电”,这是因为电荷发生了转移,使衣物带了电；带电的物体具有吸引轻小物体的性质,所以经常吸引头发。

答案： 电荷　吸引轻小物体

17. 自然界只有两种电荷,一种是正电荷,另一种是负电荷。当甲、乙两个轻质小球出现如图所示情形时,若甲带负电,则乙带正电或不带电。

答案： 正　正　不带电

18. 串联和并联电路是最常见的两种连接方式：开关和用电器是串联的,城市街道的路灯是并联的,家庭电路中各用电器之间是并联的。

答案： 串　并　并

19. 干燥的秋天,脱下毛衣后,用手臂靠近小泡沫球,小泡沫球就会沾满手臂,这是因为干燥的手臂与毛衣摩擦后带电,而带电体具有吸引轻小物体的性质。若手臂带负电,用手臂接触不带电的验电器金属球,则金属球与手臂之间的瞬间电流方向是金属球到手臂(选填“手臂到金属球”或“金属球到手臂”)。

答案： 摩擦　吸引轻小物体　金属球到手臂

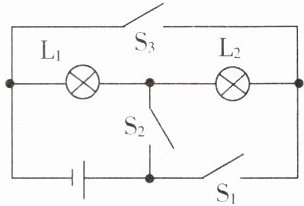

20. 如图所示的电路中,只闭合开关$ S_1,$电灯$ L_1 $和$ L_2 $组成了串联电路。要使两个灯并联,应闭合开关S₂和S₃。若同时闭合开关S₁和S₃,会造成电流短路。

答案： 串联　S₂和S₃　S₁和S₃

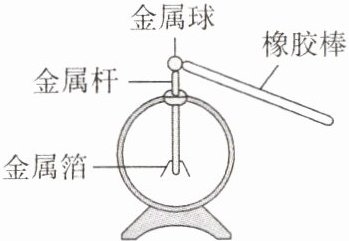

21. 验电器是检验物体是否带电的仪器,用毛皮摩擦过的橡胶棒接触验电器的金属球时,现象如图所示,此过程中验电器的金属箔得到(选填“得到”或“失去”)电子。

答案： 带电　得到
