《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

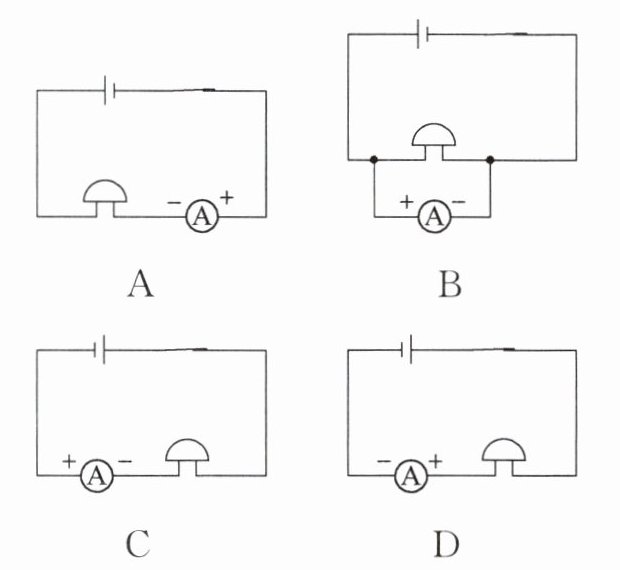

4. 如果小明想用电流表测电铃工作时的电流,下列电路图设计正确的是(D)

答案： D

5. 某同学使用电流表测量电流的时候,本应使用“$ - $”和“$ 0.6 $”两接线柱,但他接入的是“$ - $”和“$ 3 $”接线柱,并使电流从“$ 3 $”接线柱流入,从“$ - $”接线柱流出。这样做的结果是(A)
A.指针的偏转角度太小,测量结果误差太大
B.电流表的指针反向偏转,且无法读数
C.指针始终不动
D.指针的偏转角度太大,电流表可能被损坏

答案： A

6. 某台灯工作时的电流约为 $ 100 \, mA $,即0.1$ A $；手机待机电流约为 $ 40 \, mA $,即$4× 10^{4}$$ \muA $。

答案： 0.1　$4× 10^{4}$

7. 用电流表测电流的实验中,在连接电路时应使开关处于断开状态,应使电流从电流表的正(选填“正”或“负”)接线柱流入。

答案： 断开　正

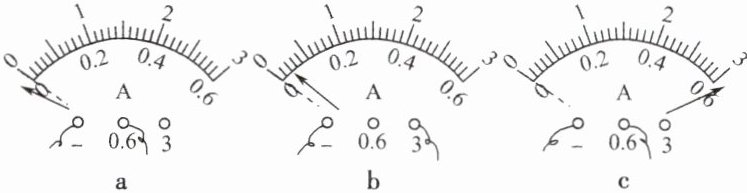

8. 甲、乙、丙三位同学用电流表测量电路中的电流,闭合开关前,他们的电流表的指针均指在零刻度处。当闭合开关试触时,发现电流表的指针摆动分别出现了如图 $ a $、$ b $、$ c $ 所示的三种情况。请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上。

甲同学的问题：电流表的正、负接线柱接反了；
乙同学的问题：所选电流表的量程偏大；
丙同学的问题：所选电流表的量程偏小。

答案： 电流表的正、负接线柱接反了　所选电流表的量程偏大　所选电流表的量程偏小

9. 电流表有 $ 0 \sim 0.6 \, A $ 和 $ 0 \sim 3 \, A $ 两个量程,实验中需用 $ 0 \sim 0.6 \, A $ 这一量程,但是该量程的刻度值标识不清。从 $ 0 \sim 3 \, A $ 量程的刻度盘上发现指针正好指在 $ 2.3 \, A $ 的刻度上,则测得的实际电流大小为(B)
A.$ 0.43 \, A $
B.$ 0.46 \, A $
C.$ 0.7 \, A $
D.$ 2.3 \, A $

答案： B

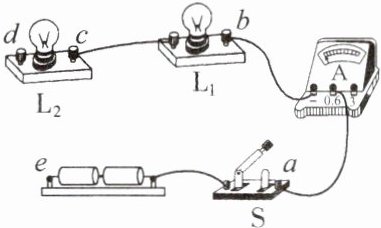

10. (多选)“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是(AC)

A.用导线连接 $ c $、$ e $,电流表只能测量通过灯泡 $ L_1 $ 的电流
B.用导线连接 $ d $、$ e $,电流表只能测量通过灯泡 $ L_2 $ 的电流
C.用两根导线分别连接 $ a $、$ d $ 和 $ c $、$ e $,电流表只能测量通过灯泡 $ L_1 $ 的电流
D.用两根导线分别连接 $ b $、$ d $ 和 $ c $、$ e $,电流表只能测量通过灯泡 $ L_2 $ 的电流

答案： AC

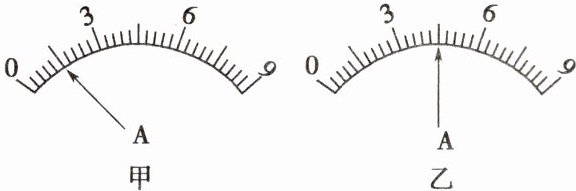

11. 在实验室,鲁慧同学发现一个电流表有两个量程,大量程是 $ 0 \sim 9 \, A $,小量程模糊不清。为了测量小量程是多少,她先用大量程接入电路,指针位置如图甲所示；然后再改用小量程接入同一电路,指针指示如图乙所示。则电流表的小量程为(D)

A.$ 0 \sim 0.6 \, A $
B.$ 0 \sim 1 \, A $
C.$ 0 \sim 2 \, A $
D.$ 0 \sim 3 \, A $

答案： D
