《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

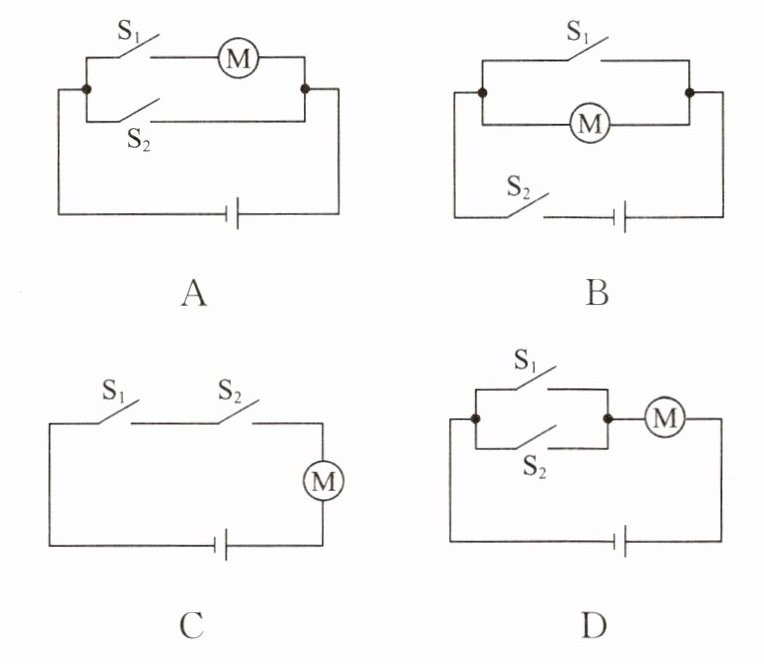

11. 喜爱物理的小明想设计一个双钥匙电动安全锁,这里钥匙相当于“开关”,要求是两把钥匙同时使用(开关闭合)才能开锁,下列符合设计要求的电路图是(C)

答案： C

12. 如图所示的电路中,当开关$S_1、$$S_2$都断开时,电路为断路；当$S_1$闭合、$S_2$断开时,电路为通路；当$S_1、$$S_2$都闭合时,电路为短路。(均选填“通路”“断路”或“短路”)

答案： 断路　通路　短路

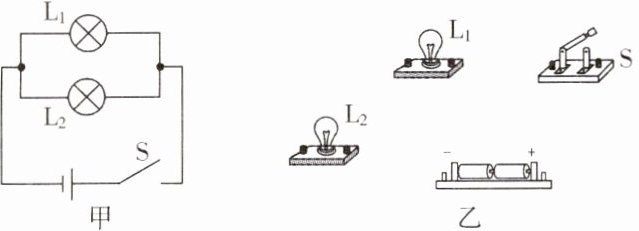

13. 根据图甲所示电路图,用笔画线代替导线将图乙所示实物连接完整。

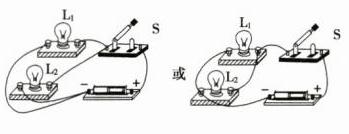

答案：

知识点一 串联、并联电路
1. 两个小灯泡依次相连,然后接到电路中,这两个小灯泡是串联的。
2. 两个小灯泡的两端分别连在一起,然后接到电路中,这两个小灯泡是并联的。
3. 并联电路中,电源两极到两个分支点的电路是干路,两个分支点间的各条电路是支路。

答案： 1.依次　2.两端　3.两个分支点　两个分支点

知识点二 生活中的电路
1. 用来烘托节日气氛的彩色小灯泡,有一些是串联的；城市街道两旁的路灯是并联的。
2. 家庭中的用电器大多是并联在电路中的。

答案： 1.串联　并联　2.并联

一、认识串联和并联
1. 思考：用一个电源、两个灯泡、一个开关和一些导线组成电路,要想让两个小灯泡都发光,可以有几种接法？

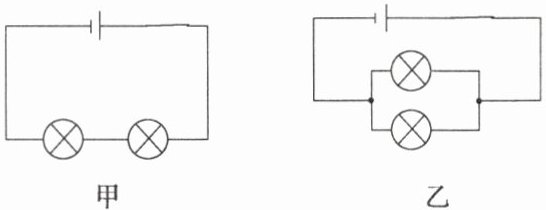

2. (1)如图甲,两个小灯泡依次相连接到电路中,这两个灯泡是串联的。
(2)如图乙,两个小灯泡并列接到电路中,这两个灯泡是并联的。

答案： 1.有两种连接方式。
2.
(1)依次相连　串联　
(2)并列　并联
