《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

二、探究并联电路中的电流关系
1. 提出问题
并联电路中干路电流和支路电流间有什么关系？
2. 猜想与假设
猜想一:并联电路中干路电流等于各支路电流之和;猜想二:并联电路中干路电流和各支路电流相等。
3. 实验过程

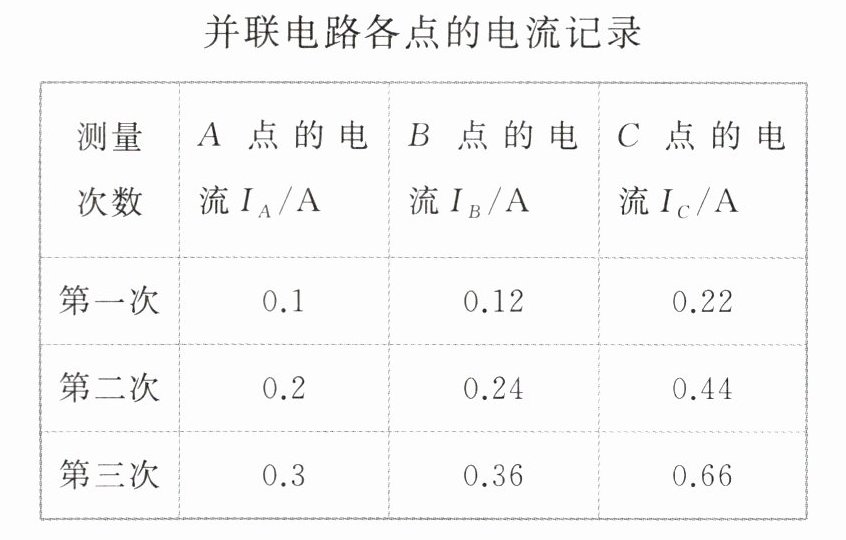

如图所示,将电流表分别接在A、B、C三处,记录其示数并比较。


4. 实验分析
电流表在C处的示数等于在A处和B处的示数之和,即 $ I_C $＝$ I_A $＋$ I_B $。
5. 实验结论
(1)在并联电路中,干路电流等于各支路电流之和,即$I_{C}=I_{A}+I_{B}$。
(2)在并联电路中,干路中的电流一定大于支路中的电流。

答案： 2.猜想一:并联电路中干路电流等于各支路电流之和;猜想二:并联电路中干路电流和各支路电流相等
4.之和　＝　＋
5.
(1)等于各支路电流之和　$I_{C}=I_{A}+I_{B}$
(2)大于

例1 如图所示的电路中,开关S闭合,电流表 $ A_1 $、$ A_2 $ 的示数分别为 $ I_1 $、$ I_2 $,则 $ I_1 $ 与 $ I_2 $ 大小关系是(A)

A.$ I_1 ＞ I_2 $
B.$ I_1 = I_2 $
C.$ I_1 ＜ I_2 $
D.无法比较

答案： A
