《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

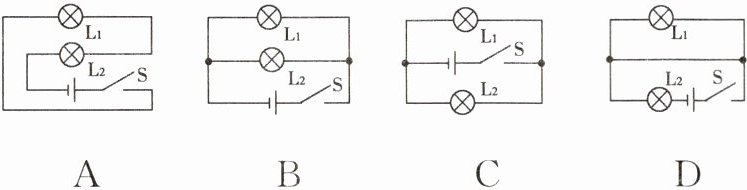

7. 如图所示,当开关 S 闭合时,灯泡$ L_1 $与$ L_2 $组成串联电路的是(A)

答案： A

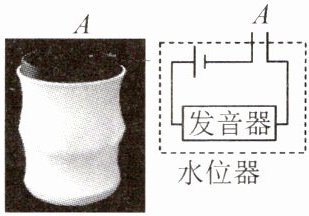

8. 小明同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处 A 点是水位器的两个金属触点,当杯中的水位达到 A 位置时,水位器会发出音乐声,表示水已盛满。杯口处的两个金属触点的作用相当于(B)

A.导线
B.开关
C.用电器
D.电源

答案： B

9. 如图所示,电路元件及导线连接均完好,闭合开关$ S_1、$$S_2,$下列说法正确的是(B)

$A. L_1 $不能发光$,L_2 $能发光
$B. L_1 $能发光$,L_2 $不能发光
$C. L_1、$$L_2 $都能发光
$D. L_1、$$L_2 $都不能发光

答案： B

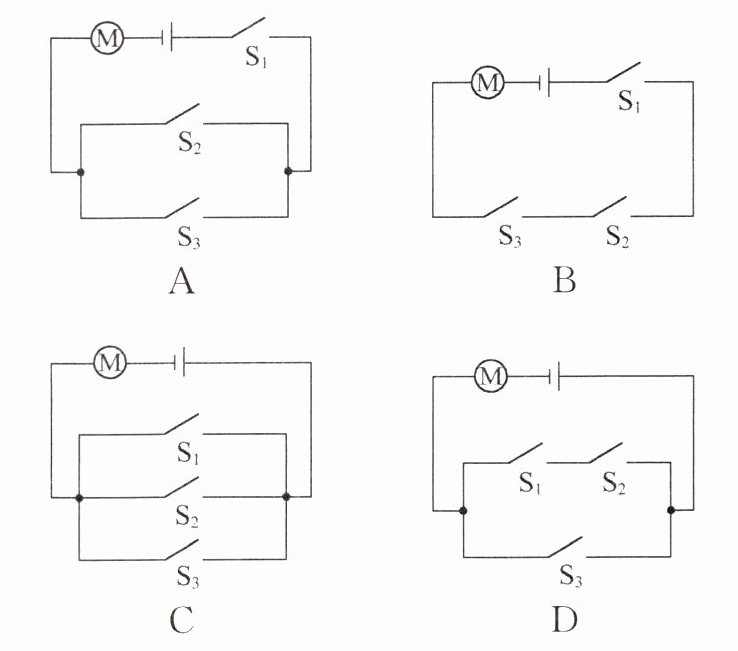

10. 现如今有许多小区在逐渐打造智慧小区,进行智能化管理。小区业主可以用门禁卡$(S_1),$也可以刷脸$(S_2)$进出小区,访客到小区时,业主还可以发送临时密码$(S_3)$给访客进入小区。当任一条件符合时,对应开关闭合,电动机转动,闸门打开。下列图中所示电路,符合上述要求的是(C)

答案： C

11. 如图所示,用丝绸摩擦过的玻璃棒 a 去接触不带电的验电器金属球 b 后,验电器的两片金属箔张开,则下列说法正确的是(D)


A.用丝绸摩擦过的玻璃棒带负电荷
B.丝绸与玻璃棒 a 摩擦过程中创造出了新电荷
C.a、b 接触时,a 上的一些电子转移到 b 上,瞬时电流方向 b→a
D.验电器的两片金属箔张开时,金属箔都带正电荷

答案： D

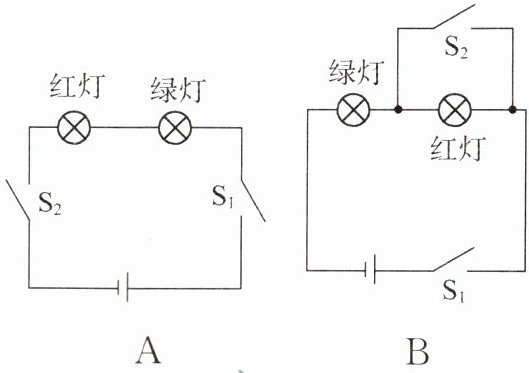

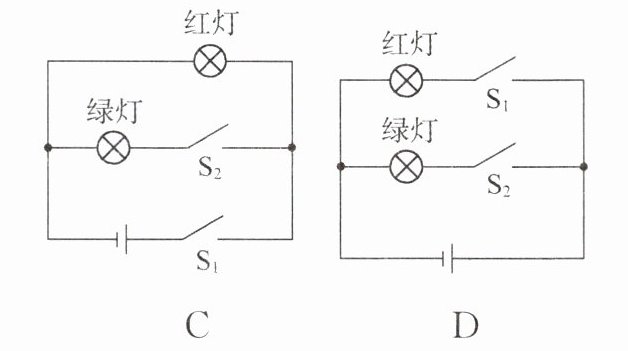

12. “红灯停,绿灯行”是人人都应遵守的交通规则,小明观察人行横道信号灯,发现人行横道信号灯由红灯和绿灯组成,红灯亮、绿灯灭。下列符合人行横道红绿灯的模拟电路图的是(D)

答案： D
