《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

三、电路图
1. 什么是电路符号和电路图？

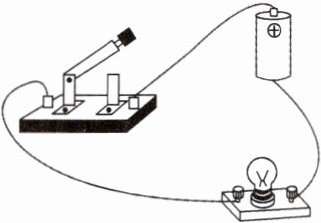

2. 根据如图所示的实物电路,画出与之对应的电路图。

3. 思考：画电路图时应注意哪些事项？

答案： 为了形象、简单地表示实际电路的情况，我们常用规定的符号表示电源、开关、用电器等电路元件，用这些规定符号表示电路连接情况的图就叫电路图。

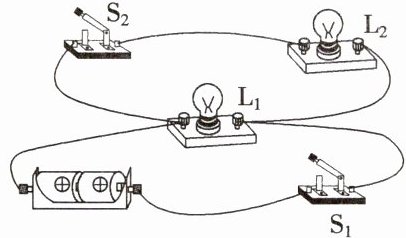

例1 如图所示,请在横线上填上当开关$S_1、$$S_2$处于以下状态时,灯泡$L_1、$$L_2$的发光情况。

(1)开关$S_1$断开、$S_2$闭合：灯泡L₁、L₂都不发光。
(2)开关$S_1$闭合、$S_2$断开：灯泡L₁发光，L₂不发光。
(3)开关$S_1$和$S_2$都闭合：灯泡L₁、L₂都发光。

答案：
(1)灯泡L₁、L₂都不发光　
(2)灯泡L₁发光，L₂不发光　
(3)灯泡L₁、L₂都发光
