16. 电压表的表盘及指针如图所示,电压表的示数为4.5V；若接“0～3 V”的量程,表盘上每一小格代表0.1V。用电压表测量一节新干电池的电压,电压表的示数为1.5V。

答案： 4.5　0.1　1.5

17. 如图电路中,当$ S_1 $闭合、$S_2 $断开时,电压表的示数为 2.5 V；当$ S_1 $断开、$S_2 $闭合时,电压表示数为 6 V。则灯$ L_2 $两端的电压为3.5V,电源电压为6V；$S_1、$$S_2 $均闭合时电压表示数为6V。

答案： 3.5　6　6

18. 不同导体接在同一个电路中,通过导体的电流大小一般不相同(选填“相同”或“不相同”)。这是因为导体对电流有阻碍作用,不同的导体的这种作用一般不同。

答案： 不相同　阻碍　不同

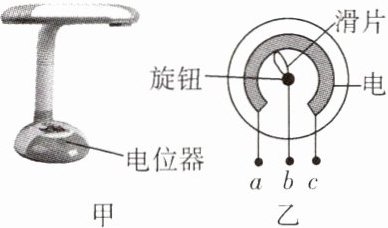

19. 如图,甲为亮度可调的台灯,电位器是调节其亮度的装置。乙是电位器的内部结构示意图,a、b、c 是它的三个接线柱,旋钮带动滑片转动；若顺时针旋转旋钮时灯泡发光变亮,则需将b和c(选填“a 和 b”“b 和 c”或“a 和 c”)接线柱接入电路,这是通过改变电阻丝连入电路中的长度来改变电阻的。关于电位器上电阻丝的材料,应该选用镍铬合金丝(选填“铜丝”或“镍铬合金丝”)。

答案： b和c　长度　镍铬合金丝

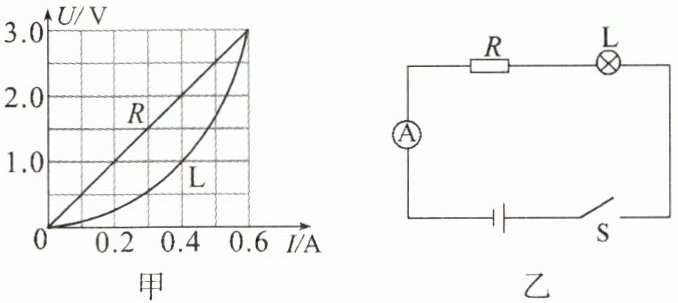

20. 如图甲所示是电阻 R 和小灯泡 L 的 U-I 图像,若将电阻 R 与小灯泡 L 串联在电路中(如图乙所示),电流表的示数为 0.4 A,则电阻 R 两端的电压为2.0 V,小灯泡 L 两端的电压为1.0 V,电源电压为3.0 V。

答案： 2.0　1.0　3.0

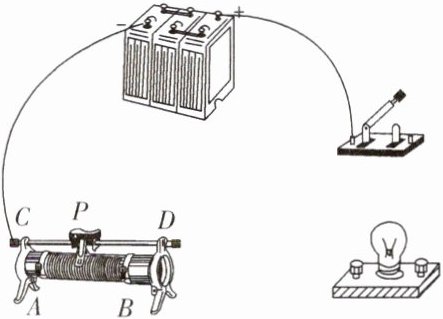

21. 在如图所示的电路中,要使滑动变阻器的滑片向左移动时灯光变暗,请你用笔画线代替导线将滑动变阻器连入电路。

答案：
如图所示。
　　　　　　　

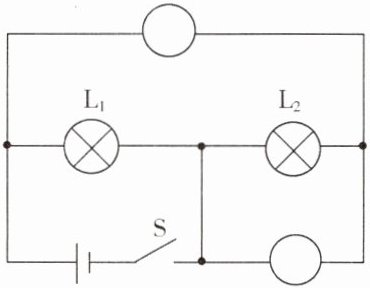

22. 在图中的“〇”里填上适当的电表符号,使之成为正确的电路图。

答案：
如图所示。
　　　　　　

23. 如图是一种防火警报器,当有火烧到警报器的触发装置后,触发装置通过的电流增大,从而发出警报。这款警报器的触发装置是石墨。
请你用物理知识解释：为什么该电路的电流会增大。

答案： 整个电路的电压不变，当有火烧到警报器的触发装置后，石墨的温度升高，电阻减小，电路中的电流增大，从而发出警报。
