《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

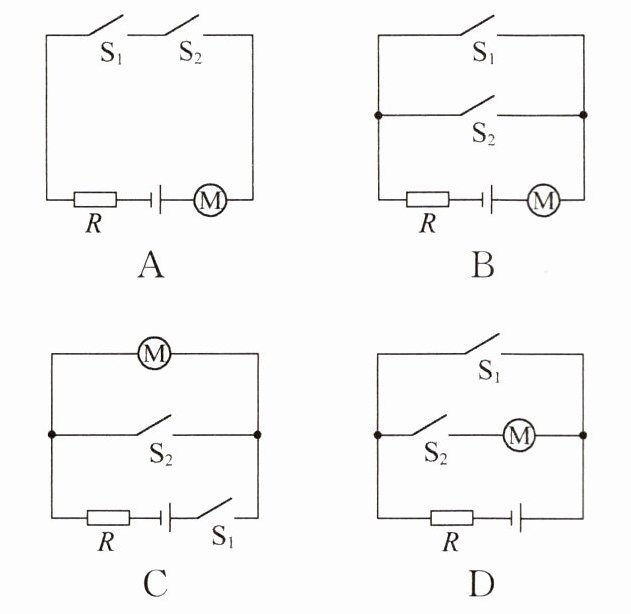

11. 高铁站的自动检票闸机口设有身份证和人脸识别双重验证,两个信息相符合后闸机门(电动机)自动打开,乘客可检票通过。若每个信息验证成功相当于闭合一个开关,下列模拟电路符合要求的是(A)

答案： A

12. 如图所示电路,要使小灯泡$L_1、$$L_2$串联,应闭合开关$S_2$；若同时闭合开关$S_1、$$S_2,$灯$L_2$发光；若同时闭合全部开关,将造成电源短路。

答案： $S_2$　$L_2$　电源短路

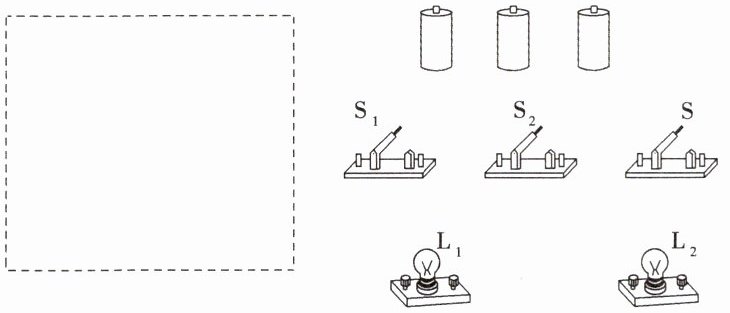

$13. L_1、$$L_2$并联$,S_1$控制$L_1,S_2$控制$L_2,S$为总开关。连接实物图,并在左框内画出电路图。

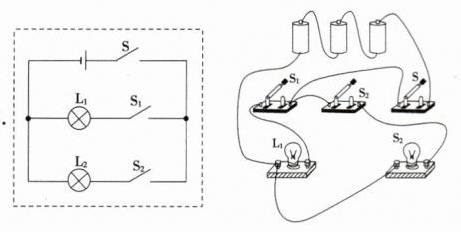

答案：
如图所示。
