《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

3. 电路中有两只灯泡,当开关闭合时两盏灯同时亮,断开时两盏灯同时熄灭,说明这两盏灯的连接是(C)
A.一定是串联
B.一定是并联
C.可能串联也可能并联
D.以上说法都不对

答案： C

4. 在连接电路的过程中,下列说法中正确的是(D)
A.必须从电源的正极开始,依次接好各电路元件
B.必须从电源的负极开始,依次接好各电路元件
C.开关应该闭合
D.开关必须断开

答案： D

5. 在如图所示的电路中,开关没有闭合时,各灯均能发光,则开关闭合后(A)

A.只有灯$L_1$能发光
B.只有灯$L_2$能发光
C.灯$L_1、$$L_2$都能发光
D.灯$L_1、$$L_2$都不能发光

答案： A

6. 某中学大门口安装了行人过街信号灯,信号灯额定电压都是220V。当行人要过街时,按下灯杆侧面的按钮,使车辆信号灯变红,行人信号灯同时变绿,行人可安全通过。按钮相当于电路的开关,红灯和绿灯是并联的。

答案： 开关　并

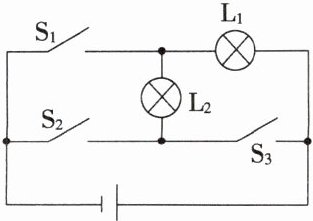

7. 如图所示,要使$L_1$和$L_2$并联接在电路中,应闭合的开关是$S_1$和$S_3$；要使$L_1$和$L_2$串联在电路中,应闭合的开关是$S_2$。

答案： $S_1$和$S_3$　$S_2$

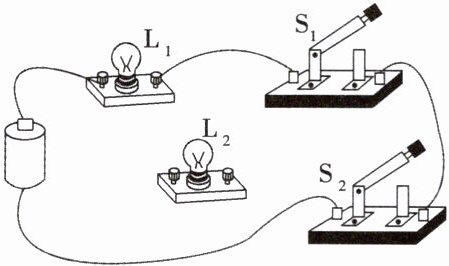

8. 完成电路的连接,要求两灯并联$,S_1$控制$L_1,S_2$在干路。

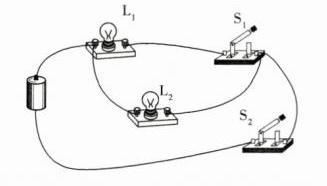

答案：
如图所示。

9. 如图所示的电路,要使两个小灯泡$L_1、$$L_2$串联,则应(B)


A.断开开关$S_1、$$S_2,$闭合开关$S_3$
B.断开开关$S_1、$$S_3,$闭合开关$S_2$
C.断开开关$S_1,$闭合开关$S_2、$$S_3$
D.断开开关$S_2,$闭合开关$S_1、$$S_3$

答案： B

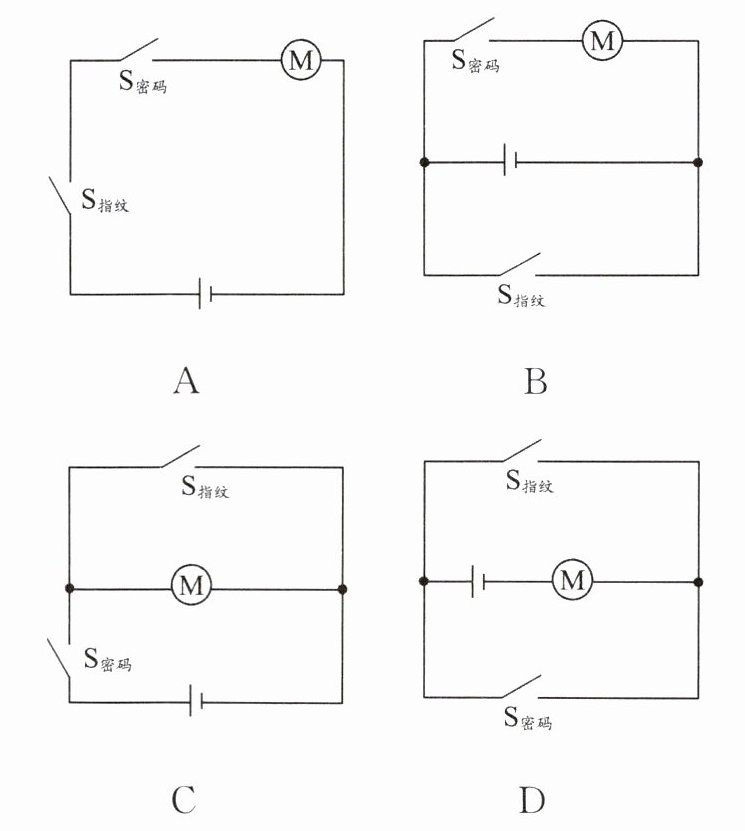

10. 很多家庭都安装了智能门锁,按指纹或输入密码都可以启动电动机打开锁扣,实现开门的功能。下列电路图符合要求的是(D)

答案： D
