《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

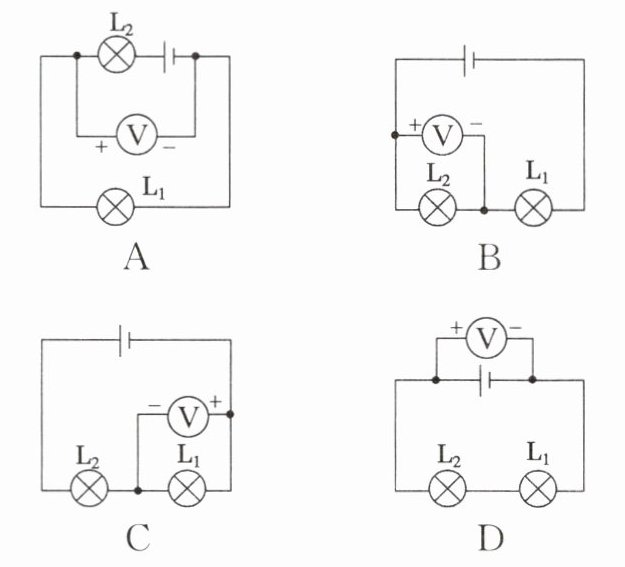

3. 下图所示的四个电路中,为了测量灯$ L_1 $两端的电压,电压表的连接正确的是(A)

答案： A

4. 在用电压表测量灯泡两端的电压时,若选用 0～3 V 的量程,测得的电压值为 2.2 V；若使用 0～15 V 的量程,测得的电压值为 2.0 V。该灯泡两端电压的大小应是(A)
A.2.2 V
B.2.0 V
C.2.1 V
D.无法确定

答案： A

5. 在如图所示的电路中,当闭合开关 S 后,发现两灯都不亮,电流表的指针几乎指在“0”刻度线不动,电压表的指针有明显偏转。该电路中的故障可能是(D)

A.电流表被烧坏了
B.灯泡$ L_1 $的灯丝断了
C.两个灯泡都开路
D.灯泡$ L_2 $的灯丝断了

答案： D

6. 对人体安全的电压为≤36V(不高于36V)。我们家中的电视机正常工作的电压是220V,它与家中其他用电器是并联(选填“并联”或“串联”)的。

答案： ≤36V(不高于36V) 220 并联

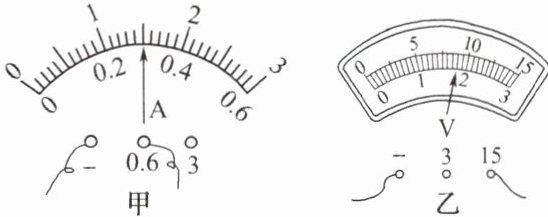

7. 读出如图所示的甲、乙两表的示数：甲表示数为0.3A,乙表示数为9V。

答案： 0.3 9

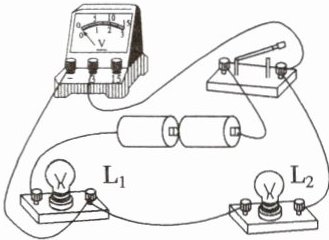

8. 下图所示是某同学用电压表测灯$ L_1 $两端电压的实物图,其中有三处错误是：

(1)电压表量程选错了；
(2)电压表与导线并联；
(3)电压表正负接线柱接反了。

答案：
(1)电压表量程选错了
(2)电压表与导线并联
(3)电压表正负接线柱接反了

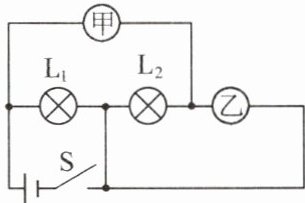

9. 如图所示电路中,甲、乙两处分别接入电流表或电压表。当 S 闭合后,为使两灯均能发光,则(B)

A.甲、乙均接入电流表
B.甲接入电流表,乙接入电压表
C.甲、乙均接入电压表
D.甲接入电压表,乙接入电流表

答案： B

10. 关于电流表和电压表的使用,下列说法中错误的是(C)
A.使用前都应检查指针是否指零
B.若有两个量程,一般都先用大量程“试触”
C.两表都不能直接接到电源的两极上
D.接入电路时,都应使电流从正接线柱流入,从负接线柱流出

答案： C

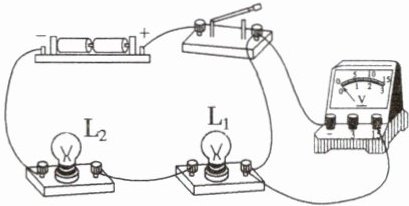

11. 在如图所示的电路中,电压表测量的是(B)

A.灯$ L_1 $两端的电压
B.灯$ L_2 $两端的电压
C.电源两端的电压
D.开关 S 两端的电压

答案： B
