《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

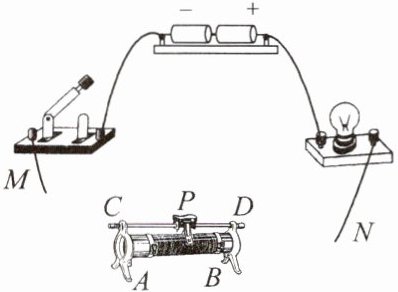

2. 在如图所示的电路中,用滑动变阻器调节灯的亮度。若要求滑片 P 向右端滑动时,灯逐渐变亮,则下列接法正确的是(D)

A.M 接 A,N 接 B
B.M 接 C,N 接 D
C.M 接 C,N 接 B
D.M 接 A,N 接 D

答案： D

3. 小明同学在做用滑动变阻器改变电路中的电流的实验时,连接如图所示的电路。他将滑动变阻器的滑片移到最大阻值处,闭合开关 S,发现无论怎样移动滑片 P,小灯泡都不亮。接下来的操作,以下步骤中最合理的是(D)

A.断开开关 S,更换灯泡重新实验
B.断开开关 S,增加电池的节数重新实验
C.断开开关 S,调节滑动变阻器,观察小灯泡是否发光
D.观察电流表的示数是否为 0,判断电路是否断路

答案： D

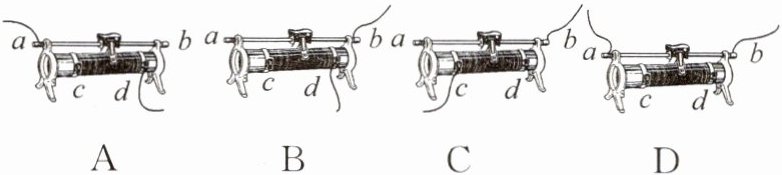

4. 当滑动变阻器的滑片向 a 端滑动时,下列四种接法中,滑动变阻器的阻值变小的是(C)

答案： C

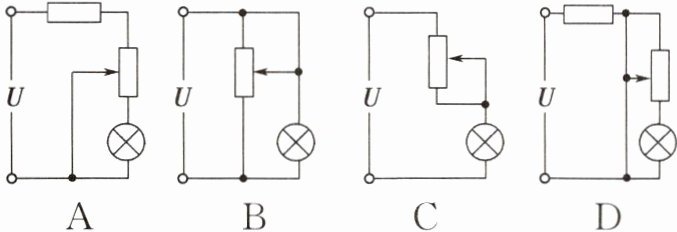

5. 如图所示,是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的是(C)

答案： C

6. 滑动变阻器是一个通过改变接入电路中电阻丝的长度来改变电阻的元件。一个滑动变阻器的铭牌上标有“100 Ω 2 A”的字样,其中“100 Ω”表示接入电路的最大电阻为100Ω,“2 A”表示允许通过的最大电流为2A。

答案： 长度　接入电路的最大电阻为100Ω　允许通过的最大电流为2A

7. 如图所示,如果把 A、C 两个接线柱与电路连接,当滑片 P 向左移动时,变阻器接入电路部分的阻值变小；如果只接入A、B两个接线柱,相当于把一个定值电阻接入电路。

答案： 小　A、B

8. (1) 滑动变阻器的使用方法：
① 滑动变阻器应串联(选填“串联”或“并联”)在电路中。
② 滑动变阻器的接线柱应一上一下(选填“一上一下”“同时接上”或“同时接下”)连在电路中。
③ 滑动变阻器在电路中的作用：
a. 保护电路。
b. 改变电路中电流的大小。
(2) 使用滑动变阻器的注意事项：
在闭合开关前,应将滑片置于最大阻值处。

答案：
(1)①串联　②一上一下　③a.保护电路　b.改变电路中电流的大小　
(2)最大阻值处

9. 物理小组在学习使用滑动变阻器的实验中,连接了如图所示的电路。下列分析正确的是(B)

A.若 M 接 C 点,N 接 D 点,滑动变阻器与灯泡并联
B.连接电路时,若 M 接 C 点,N 接 B 点,闭合开关前,滑片 P 应移动到最左端
C.若 M 接 C 点,N 接 B 点,闭合开关,滑片 P 向右移,电灯变暗
D.若 M 接 C 点,N 接 D 点,闭合开关,滑片 P 向右移,电灯变暗

答案： B
