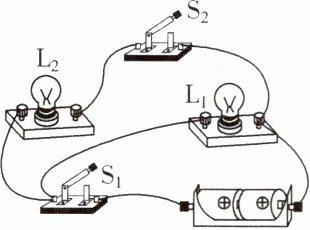

例2 画出如图所示实物图的电路图。

答案： 答题
1. 电流从电源正极出发，分两条路径：
一条是经开关$S_1$后，经过灯泡$L_2$回到电源负极；
另一条是经开关$S_2$、灯泡$L_1$后回到电源负极。
2. 画出的电路图为两个支路并联，开关$S_1$在$L_2$所在支路，开关$S_2$在$L_1$所在支路，电源在干路，电路图如下：
（此处应画电路图，由于是文字表述，描述为：电源、开关$S_1$与灯泡$L_2$串联成一条支路，开关$S_2$与灯泡$L_1$串联成另一条支路，两条支路并联）

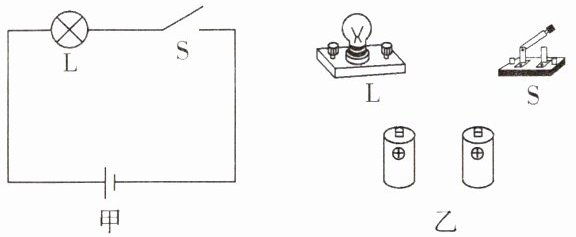

例3 根据图甲所示的电路图,将图乙中的电学元件用笔画线代替导线连接起来(连线不能交叉)。

答案： 用导线将电池盒的正极（两端均可，内部连通）与灯泡的尾端金属点相连，电池盒的负极与开关的一个接线柱相连，开关的另一个接线柱与灯泡的螺旋套相连（或灯泡螺旋套与电池盒正极相连，开关与电池盒负极相连，开关另一个接线柱接灯泡尾端金属点 ），保证连线不交叉。

易错点 不能正确理解电流的形成
例4 关于如图所示的电路图,下列说法正确的是(D)

A.开关断开时$,L_1$亮而$L_2$不亮
B.开关闭合时$,L_1$先亮而$L_2$后亮
C.开关断开时$,L_1$先熄灭而$L_2$后熄灭
D.开关闭合时,两灯同时亮

答案： D
