《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

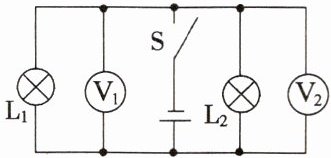

7. 如图所示电路中,闭合开关 S 后,电压表$ V_1 $的示数为 4.5 V,则电压表$ V_2 $的示数是4.5V,电源电压是4.5V。

答案： 4.5V 4.5V

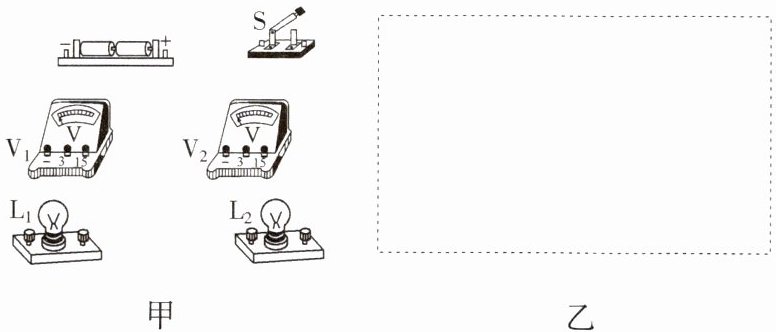

8. 按要求将图甲所示元件连接起来,并在图乙虚线框中画出对应的电路图。要求：$L_1 $与$ L_2 $串联$,V_1 $测总电压$,V_2 $测$ L_2 $两端的电压。

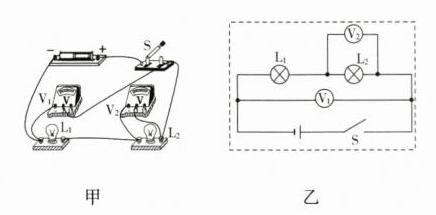

答案：

9. 如图所示,在探究串联电路电压的关系时,闭合开关 S 后,电压表$ V_1 $的示数是 2.5 V,电压表$ V_2 $的示数是 3.8 V,则电压表$ V_3 $的示数是(D)

A.1.3 V
B.2.5 V
C.3.8 V
D.6.3 V

答案： D

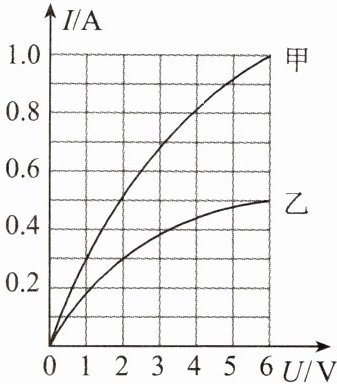

10. 已知甲、乙两灯的正常工作时的电压均为 6 V,如图是甲、乙两灯电流随其两端电压变化曲线。现将两灯串联后接在某一电源两端,要使其中一个灯泡正常发光,并保证电路安全,则电路的工作电流为0.5A,电源电压最大为8V。

答案： 0.5 8

11. 小星用如图所示的电路来探究串联电路的电压关系。已知电源电压为 6 V,当开关 S 闭合后,发现两灯均不亮。他用电压表分别测 A、C 和 A、B 两点间的电压,发现两次电压表的示数均为 6 V,由此判定灯L₁(选填$“L_1”$或$“L_2”)$断路。现用电压表测 B、C 两点间的电压,电压表示数为0V。

答案： L₁ 0

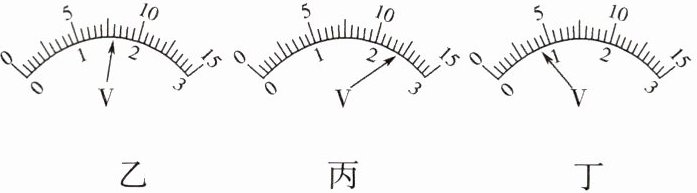

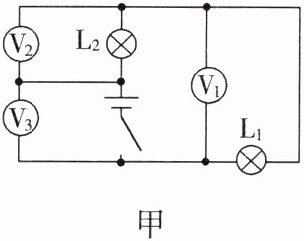

12. 在如图甲所示的测量电路中,电压表的量程不明,但$ V_1、$$V_2、$$V_3 $的指针位置分别如图乙、丙、丁所示,则电压表$ V_1、$$V_2、$$V_3 $的示数分别为1.6V、2.4V、4V。

答案： 1.6 2.4 4

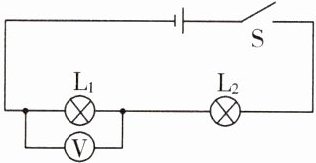

13. 在探究串联电路的电压实验中,小涵同学设计了如图所示的电路。

(1) 在连接电路时,开关应该处于断开(选填“闭合”或“断开”)状态。
(2) 据图连接好电路,闭合开关后,小涵发现两只灯泡都不亮,且电压表示数为 0。若只有$ L_1 $或$ L_2 $中的一处发生故障,则故障是L₂断路(选填$“L_1 $断路$”“L_1 $短路$”“L_2 $断路”或$“L_2 $短路”)。

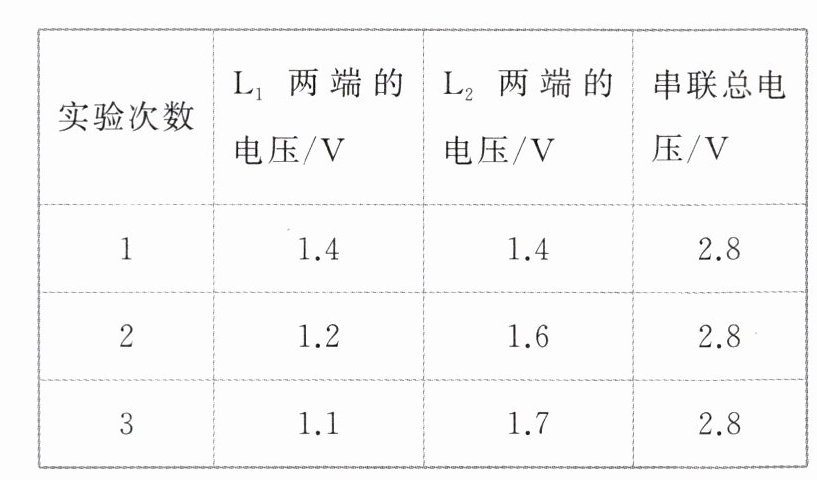

(3) 故障排除后,小涵选用不同的灯泡,完成了三次实验,并记录了数据。分析下表中的数据,可得出的结论为：串联电路两端的电压等于串联电路中各部分电路两端的电压之和。

答案：
(1)断开
(2)L₂断路
(3)等于
