《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

二、探究串联电路的特点

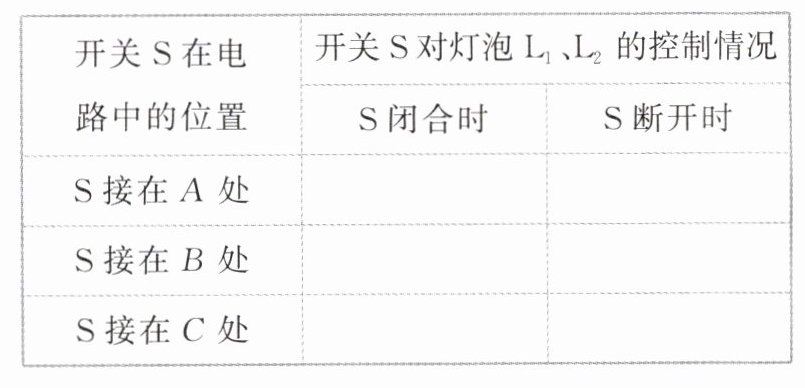

1. 在串联电路中,如图所示,改变开关在电路中的位置,分别接在A、B、C的位置,闭合开关,观察两个灯泡的发光情况,填入表中：

|开关S在电路中的位置|开关S对灯泡$L_1、$$L_2$的控制情况|
|S闭合时|S断开时|
|S接在A处|两灯都亮|两灯都不亮|
|S接在B处|两灯都亮|两灯都不亮|
|S接在C处|两灯都亮|两灯都不亮|
2. 归纳结论
(1)电流只有一条路径。
(2)开关与用电器是串联的,一只开关控制所有用电器。
(3)开关的位置改变并不影响它的控制作用。

答案： 1.|开关S在电路中的位置|开关S对灯泡$L_1、$$L_2$的控制情况|
|S闭合时|S断开时|
|S接在A处|两灯都亮|两灯都不亮|
|S接在B处|两灯都亮|两灯都不亮|
|S接在C处|两灯都亮|两灯都不亮|
2.
(1)一条　
(2)所有用电器　
(3)并不影响

三、探究并联电路的特点

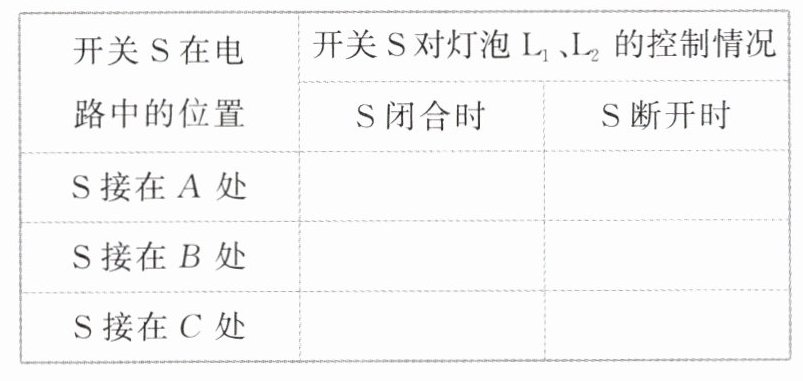

1. 在并联电路中,如图所示,改变开关的位置,分别接在A、B、C的位置,闭合开关,观察灯泡的发光情况,填入表中：


2. 归纳结论
(1)电流有两条或两条以上的路径,有干路和____支路之分。
(2)并联电路中,各支路用电器的工作互不影响,若某一个支路断路时,其他支路仍可为通路。
(3)干路上的开关控制整个电路的用电器,支路上的开关只控制____本支路上的用电器。

答案： 1.|开关S在电路中的位置|开关S对灯泡$L_1、$$L_2$的控制情况|
|S闭合时|S断开时|
|S接在A处|两灯都亮|两灯都不亮|
|S接在B处|两灯都亮|$L_1$不亮，$L_2$亮|
|S接在C处|两灯都亮|$L_1$亮，$L_2$不亮|
2.
(1)两条或两条　支路　
(2)通路　
(3)整个电路　本支路
