10. (多选) 为了实现对灯泡 L 的控制,几位同学选用相同规格的变阻器、电压相同的电源组成了如图所示的几个电路,其中能对灯泡的亮度进行控制的是(BD)

答案： BD

11. 如图所示的电阻箱的示数是2098Ω。

答案： 2098

12. 一位同学设计了一个风力测定仪,如图所示,O 是转动轴,OC 是金属杆,下面连接着一块受风板。无风时 OC 是竖直的,风越强,OC 杆偏转的角度越大。AB 是一段圆弧形电阻,P 点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡。测风力时,闭合开关 S,通过分析可知：金属杆 OC 与弧形电阻 AB 组合在一起相当于一个滑动变阻器,灯泡的亮度可以粗略地反映风力的大小。若要提高该装置反映风力大小的性能,可采取的方法是将灯泡换成电流表或在电路中串联一个电流表。

答案： 滑动变阻器　灯泡的亮度　将灯泡换成电流表或在电路中串联一个电流表

13. 用滑动变阻器来改变电路中小灯泡的亮度。

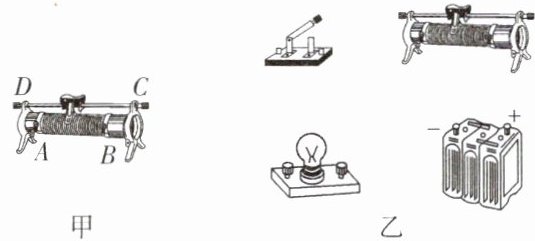

(1) 实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器,如图甲所示。若要把它其中的两个接线柱连接到电路中去,共有____种接法；“20 Ω”指的是____接线柱间的电阻值,“2 A”指的是____。

(2) 现再给电源、小灯泡、开关各一个,导线若干,请在图乙中用笔画线代替导线连接电路,要求滑动变阻器的滑片向右移动时灯泡变暗。
(3) 如果还想知道电路中电流值的改变情况,需在电路中再____联一个电流表,并增加____根导线。

答案：

(1)6　A、B　滑动变阻器允许通过的最大电流值为2A　
(2)连线如图所示。
　
(3)串　一

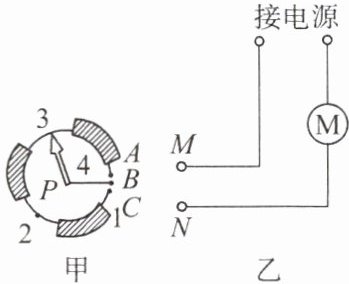

14. 如图所示为某种电风扇调速器的示意图。P 为旋片,可转动改变挡位。将甲图连入乙图所示的电路中,要求由 1 挡转至 4 挡可使电风扇风速增大,则导线应怎样连接？

答案： M接A、N接B
