《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

1. 在探究串联电路电流的规律时,电路如图所示。闭合开关,用电流表测出A、B、C三处的电流分别为 $ I_A $、$ I_B $、$ I_C $。关于它们的大小关系,下列判断正确的是(D)

A.$ I_A ＜ I_B $
B.$ I_A ＜ I_C $
C.$ I_B ＞ I_C $
D.$ I_A = I_C $

答案： D

2. 将灯 $ L_1 $、$ L_2 $ 串联在某电路中,发现灯 $ L_2 $ 比灯 $ L_1 $ 亮很多。下列说法正确的是(C)
A.通过 $ L_2 $ 的电流比 $ L_1 $ 大
B.通过 $ L_2 $ 的电流比 $ L_1 $ 小
C.通过两灯的电流一样大
D.无法比较通过两灯的电流大小

答案： C

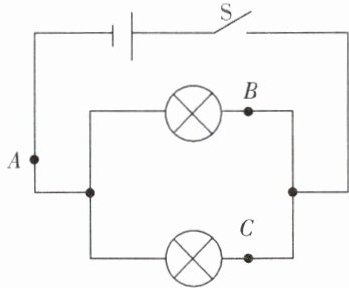

3. 如图,在探究并联电路中的电流关系时,小明同学用电流表测出A、B、C三处的电流分别为 $ I_A = 0.4 A $,$ I_B = 0.2 A $,$ I_C = 0.2 A $。在表格中记录数据后,下一步首先应该做的是(B)

A.整理器材,结束实验
B.换用不同规格的小灯泡,再测出几组电流值
C.分析数据,得出结论
D.换用电流表的另一量程,再测出一组电流值

答案： B

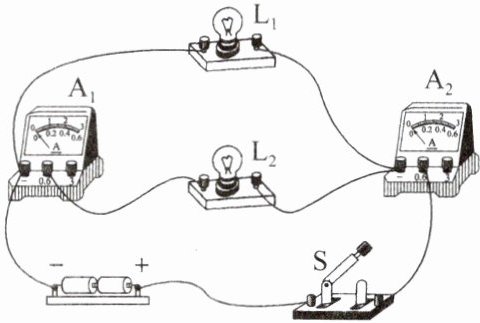

4. 如图所示的电路中,闭合开关,电流表 $ A_1 $ 的示数为0.2 A,电流表 $ A_2 $ 的示数为0.5 A。下列说法正确的是(D)

A.通过灯 $ L_1 $ 的电流为0.5 A
B.通过灯 $ L_1 $ 的电流为0.2 A
C.通过灯 $ L_2 $ 的电流为0.5 A
D.通过灯 $ L_2 $ 的电流为0.2 A

答案： D

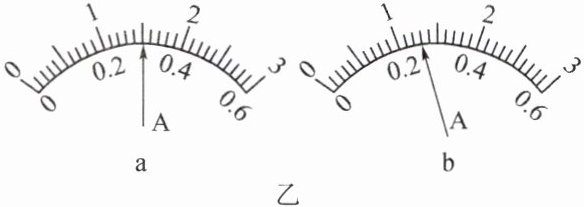

5. 如图甲所示电路,当开关S闭合后,两电流表的指针偏转如图乙所示,其中a电流表测量的是通过$ L_1 $(选填“电源”“$ L_1 $”或“$ L_2 $”)的电流,b电流表的读数应为1.3A,通过 $ L_2 $ 的电流为1A。

答案： $L_{1}$　1.3　1

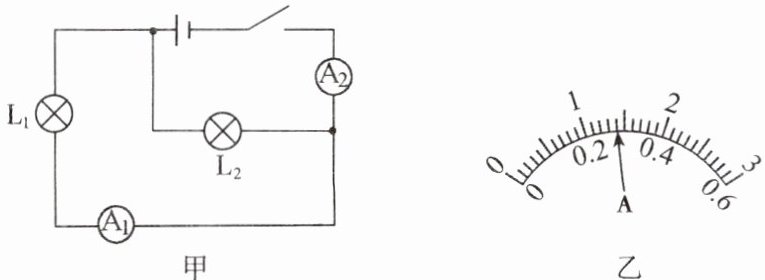

6. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡 $ L_1 $ 和 $ L_2 $ 的电流分别为(B)

A.1.4 A 1.4 A
B.0.28 A 1.12 A
C.0.28 A 0.28 A
D.1.12 A 0.28 A

答案： B
