《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

7. 小明在研究并联电路电流特点时,根据如图所示电路图连接好电路,并闭合开关S和 $ S_1 $。当他再闭合开关 $ S_2 $ 时,电流表示数变化正确的是(电源电压不变)(C)

A.$ A_1 $ 示数变大
B.$ A_1 $ 示数变小
C.A示数变大
D.A示数变小

答案： C

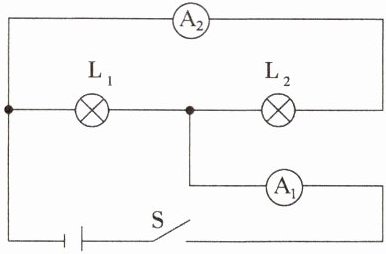

8. 如图所示的电路,闭合开关S后,通过小灯泡 $ L_1 $ 电流为0.2 A,通过小灯泡 $ L_2 $ 的电流为0.3 A,则电流表 $ A_1 $、$ A_2 $ 的示数分别是(D)


A.0.2 A 0.3 A
B.0.3 A 0.2 A
C.0.5 A 0.2 A
D.0.5 A 0.3 A

答案： D

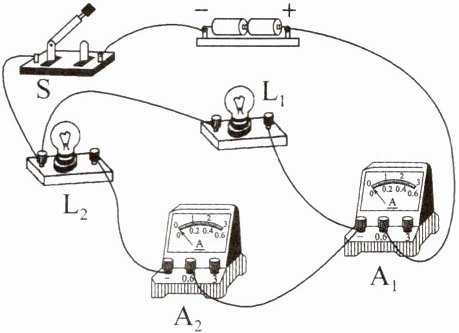

9. 如图所示电路,两个完全相同的电流表 $ A_1 $、$ A_2 $ 指针偏转相同。若电流表 $ A_2 $ 示数为0.5 A,则通过 $ L_1 $ 的电流为2A,通过 $ L_2 $ 的电流为0.5A。

答案： 2　0.5

10. 如图是探究串联电路电流特点的实验电路图：
(1)实验中,选择两个小灯泡的规格应该是不相同(选填“相同”或“不相同”)的。

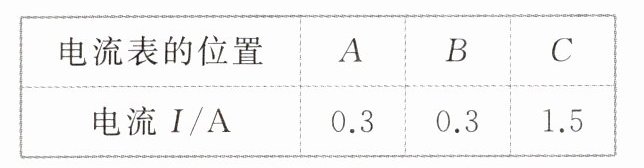

(2)下表是甲同学实验中测得的一组数据：

上述表格所记录的数据中,明显错误的数值是1.5,造成错误的原因是读错量程。
(3)实验中,乙同学发现两个串联的小灯泡中,一个发光,一个不发光。造成其中一个小灯泡不发光的原因是(C)
A. 通过灯泡的电流小
B. 灯泡的灯丝断了
C. 发生短路
D. 小灯泡靠近负极

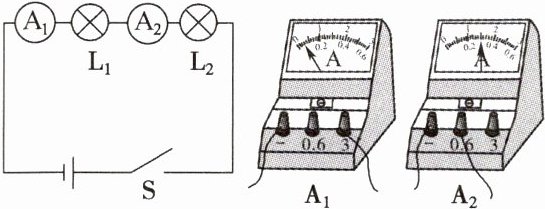

(4)如图,丙同学实验时发现电流表 $ A_1 $ 指针偏转比 $ A_2 $ 小,所以他认为“串联电路电流每流经一个用电器,电流都会减弱一些”。请你指出造成他判断错误的原因：两块电流表量程选择不同。

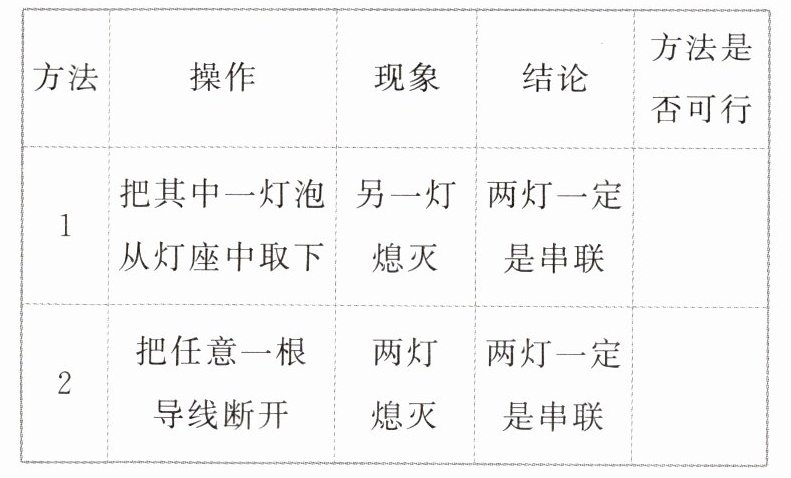

(5)丁同学连接电路后,两灯泡都亮,由于连线较乱,一时无法确定电路是串联还是并联。以下两种简单判断方法是否可行？请你在表中空格处填写“可行”或“不可行”。

可行不可行

答案：
(1)不相同　
(2)1.5　读错量程　
(3)C　
(4)两块电流表量程选择不同　
(5)可行　不可行
