《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

12. 如图所示,用电压表测量某段电路两端的电压时,把电压表的“－”和“3”两个接线柱接入电路,此时电压表的示数是多少？如果用这个电压表再测量另一段电路两端的电压,使用的是“－”和“15”两个接线柱,指针偏转角度不变,电压表的示数又是多少？

答案： 2.5V 12.5V

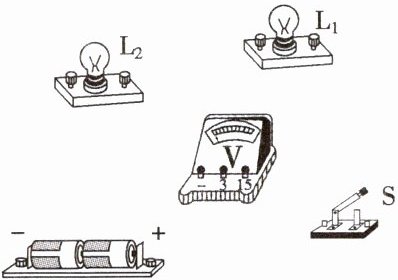

13. 请用笔画线代替导线在图中完成电路的连接。要求：(1)开关同时控制两灯；(2)两灯要串联；(3)电压表测$ L_1 $两端的电压。

答案：
如图所示。

串、并联电路的电压规律
1. 串联电路两端的总电压等于各部分电路两端的电压之和。
2. 串联电池组两端的电压等于各节电池两端的电压之和。
3. 并联电路中各支路两端的电压相等,都等于电路两端的总电压。

答案： 1.各部分电路两端的电压之和 2.各节电池两端的电压之和 3.相等　两端的总电压

一、用电压表测电池组的电压
1. 实验电路图

(1) 用电压表分别测出 1 节 1 号(2 号、5 号)干电池的电压是1.5V。
(2) 用电压表测出 2 节干电池串联时的电压是3V。
(3) 用电压表测出 3 节干电池串联时的电压是4.5V。
2. 归纳总结
多节电池串联的总电压等于每节电池的电压之和。若每节电池的电压都相等,则它们串联后的总电压等于每节电池的电压乘电池的节数。

答案： 1.
(1)1.5
(2)3
(3)4.5 2.每节电池的电压之和　等于每节电池的电压
