《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

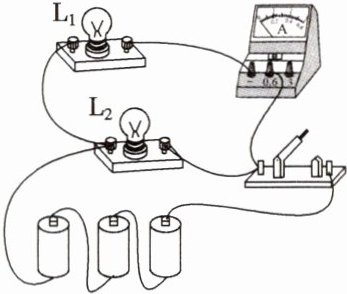

例1 图中灯泡为 $ L_1 $,一个电流表,一个开关,三个电池组成的电源。电流表与 $ L_1 $ 串联,电流表的接线柱为“$ - $”和“$ 0.6 $”。开关闭合,电流从电源正极流出,经过开关、电流表、 $ L_1 $,回到电源负极。 $ L_2 $ 与 $ L_1 $ 并联。以下判断正确的是(B)

A.灯 $ L_1 $、$ L_2 $ 串联

B.电流表测流过灯 $ L_1 $ 的电流
C.电流表测流过灯 $ L_2 $ 的电流
D.电流表测电路的总电流

答案： B

例2 电流表表盘,量程为 $ 0 \sim 0.6 \, A $,分度值为 $ 0.02 \, A $,指针指向 $ 0.28 \, A $。则其示数是(D)

A.$ 0.28 \, A $
B.$ 1.4 \, A $
C.$ 1.08 \, A $
D.有可能是 $ 0.28 \, A $,也有可能是 $ 1.4 \, A $

答案： D

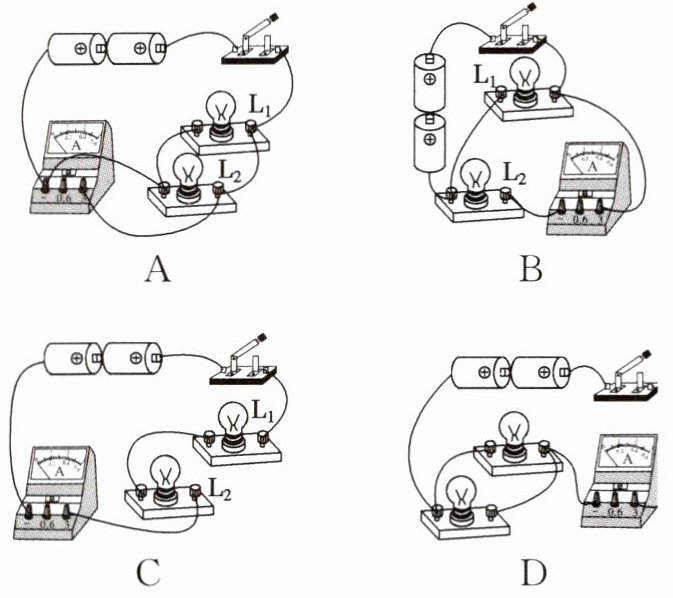

例3 如图所示的电路中，会烧坏电流表的错误接法是(A)

答案： A

1. 电流看不见摸不着,但我们可以让电流通过小灯泡,使小灯泡发光而表明电流的存在,这种研究问题的方法是(A)
A.转换法
B.等效法
C.类比法
D.比较法

答案： A

2. 下列说法中正确的是(B)

A.电流用 $ A $ 表示
B.$ I $ 表示电流
C.安培是电流
D.电流的单位是 $ I $

答案： B

3. 甲、乙两同学在做实验时,把电流表的“$ - $”和“$ 0.6 $”两个接线柱接在电路中,指针在 $\ 0.2 \sim 0.4 \, A $ 之间,共有 $ 3 $ 小格。下面的读数正确的是(D)
A.$ 1.4 \, A $
B.$ 0.24 \, A $
C.$ 0.26 \, A $
D.$ 0.28 \, A $

答案： D
