《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

二、探究串联电路中电压的规律
1. 提出问题
串联电路两端的电压与各部分电路两端的电压之间有什么关系？
2. 猜想与假设
猜想1:串联电路两端的电压与各部分电路两端的电压相等 猜想2:串联电路两端的电压等于各部分电路两端的电压之和。
3. 实验过程及记录数据

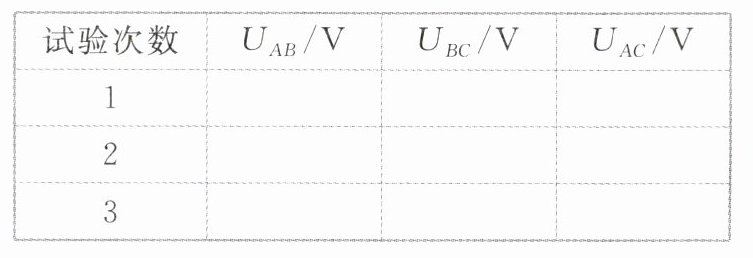

分别把电压表并联在如图所示电路中 A 与 B、B 与 C、A 与 C 两点之间,测量电压；换上另外两只小灯泡,再次测量,将测量结果记录下来：


4. 实验结论
串联电路两端的电压等于各部分电路两端电压的总和。公式描述：$U= $U₁+U₂。

答案： 2.猜想1:串联电路两端的电压与各部分电路两端的电压相等 猜想2:串联电路两端的电压等于各部分电路两端的电压之和 4.等于各部分电路两端电压的总和　U₁+U₂

三、探究并联电路中电压的关系
1. 提出问题
并联电路中各支路两端的电压有什么关系？
2. 猜想与假设
猜想一:并联电路中总电压等于各支路两端电压的总和 猜想二:并联电路中各支路两端电压相等。

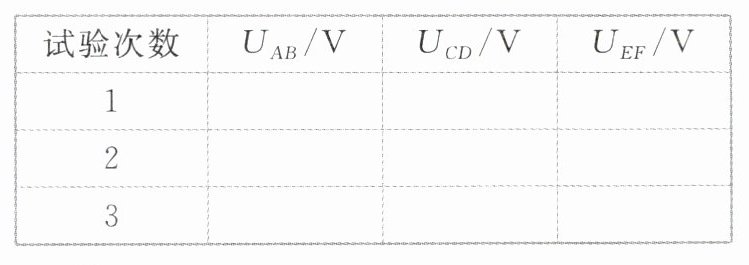

3. 实验过程及记录数据分别把电压表并联在如图所示的电路中的A与B、C与D、E与F两点之间,测量电压,换上另外两只不同的小灯泡,再次测量,将测量结果记录下来:


4. 实验结论
并联电路中各并联支路两端的电压都相等。公式描述：U₁=U₂。

答案： 2.猜想一:并联电路中总电压等于各支路两端电压的总和 猜想二:并联电路中各支路两端电压相等 4.都相等　U₁=U₂

例 1 如图所示,电源电压保持不变,a 是从电压表的负接线柱引出的导线接头。a 与 b 处相接时,电压表示数为 6.0 V；使 a 与 b 处断开,然后与 c 处相接,闭合开关 S 后,电压表示数为 4.5 V,这时灯泡$ L_2 $两端的电压为1.5V。

答案： 1.5

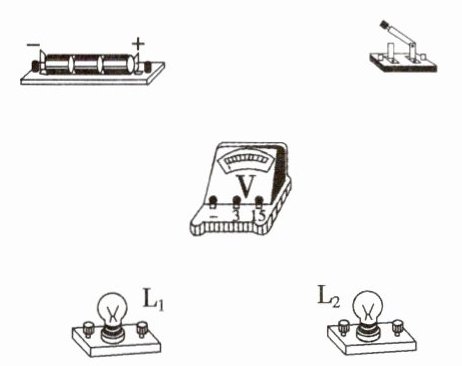

例 2 小刚和小丽用下图的器材探究串联电路的电压关系,用三节干电池串联作为电源,两只小灯泡的规格不同。

(1) 请用笔画线代替导线,连接实验电路。要求：L_1 和 L_2 串联,电压表测量两灯串联后的总电压。
(2) 小刚用电压表测量 L_1 两端的电压时,直接选用 0～3 V 的量程,小丽说这样不对。规范的操作方法应该是______。
(3) 他们在测量 L_2 两端的电压时,两灯突然熄灭,电压表示数变为 0。小刚用电压表检测 L_1 两端的电压,示数为电源电压,由此判断出 L_1 处的故障是______。L_2 是被短接还是正常？小丽在原电路中又添加了一个电学器材,就检验出了结果,她的方法可能是______。

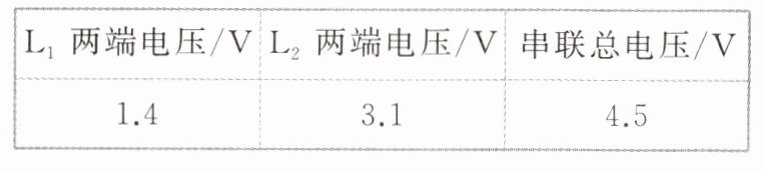

(4) 他们排除故障后继续实验,得出了如表所示的一组数据。为了得出串联电路电压关系的普遍规律,他们还应当______。

答案：
（1）
(2)先选用0～15V量程“试触”，如果示数小于3V,再改用0～3V量程测量
(3)断路　用小灯泡与L₁并联，若L₂发光，则L₂正常；若L₂不发光，则L₂被短路
(4)换用不同规格的灯泡，多次测量
