《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

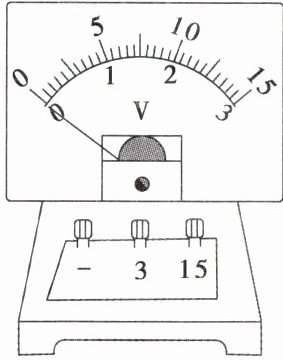

1. 认识电压表(如图)：

(1)表盘上的示数单位是V。
(2)有3个接线柱,2个量程。
(3)两排示数：0~3 V 和0~15 V。
(4)两个分度值：0～3 V 时,分度值为0.1 V；0～15 V 时,分度值为0.5 V。

答案：
(1)V
(2)3 2
(3)0~3 0~15
(4)0.1 0.5

2. 议一议：电压表的使用规则有哪些。

答案： 1. 电压表要并联在被测电路两端；
2. 电流从电压表正接线柱流入，从负接线柱流出；
3. 被测电压不能超过电压表的量程；
4. 可以直接接在电源两端测量电源电压。

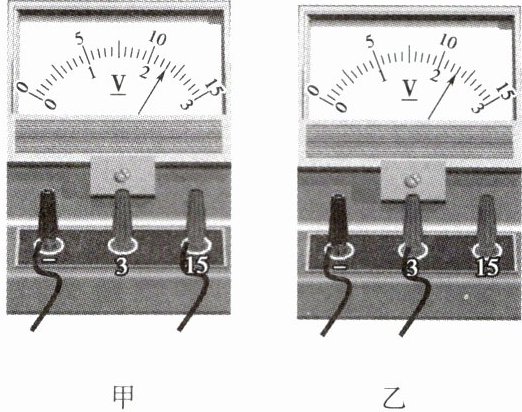

3. 电压表的读数
如图甲所示,电压表使用的量程为0~15V,每一小格表示0.5V,指针示数为11.5V。
如图乙所示,电压表使用的量程为0~3V,每一小格表示0.1V,指针示数为2.3V。

答案： 0~15 0.5 11.5V 0~3 0.1 2.3V

4. 如图所示,将电压表先后接在电源、小灯泡两端,观察电压表示数,则：

(1)两次示数是相同的。
(2)结论：电路中只有一个用电器时，用电器两端的电压与电源电压相等。

答案：
(1)相同
(2)电路中只有一个用电器时，用电器两端的电压与电源电压相等

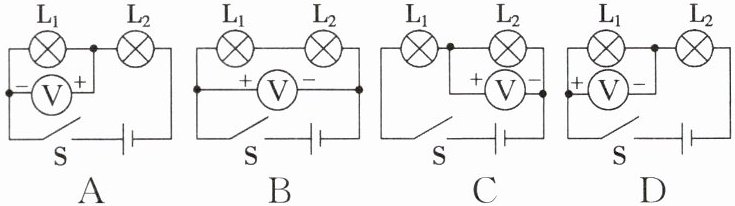

例 1 如图所示,能正确地测出小灯泡$ L_1 $两端电压的电路是(D)

答案： D
