二、探究滑动变阻器的使用
1. 活动
(1) 如图所示,将滑动变阻器 A、D 两个接线柱接入电路。

① 请详细说明电流是怎样流经滑动变阻器的；电阻丝的哪一部分接入电路。
② 若将滑片向右移动,接入电路的电阻丝长度如何变化？接入电路中的电阻大小如何变化？

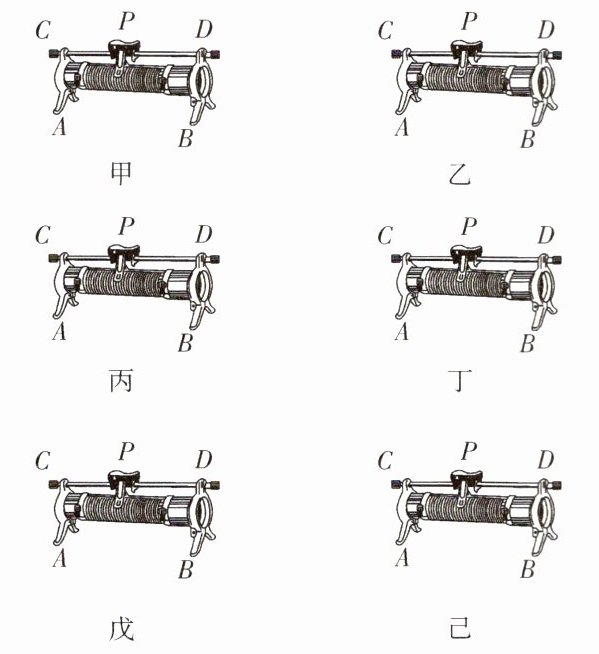

(2) 滑动变阻器有 A、B、C、D 四个接线柱,而接入电路时,如果只需接两个接线柱,你能想到哪些接法？分别在图中画出连线,并说明哪些接法可以实现变阻。

在上面每种可以变阻的接法中,若滑片向右移动,接入电路中的电阻分别怎样变化？
2. 想一想：接通电路前应将滑片滑动到什么位置。
3. 议一议：使用滑动变阻器的注意事项有哪些；滑动变阻器的作用有哪些。

答案：
1.
(1)①电流由D→P→E→A流经滑动变阻器。电阻丝AE段接入电路。
②滑片向右移动，连入电路中的电阻丝变长，滑动变阻器接入电路中的电阻变大。
(2)

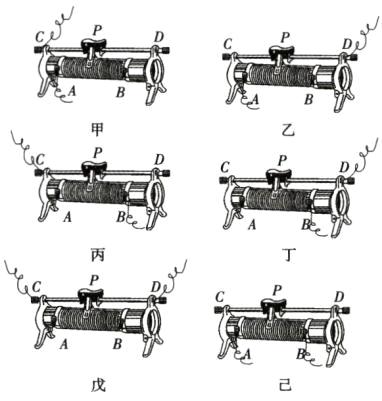

甲、乙、丙、丁四种接法可以实现变阻。当滑片向右移动时，电阻的变化情况分别是:甲，变大;乙，变大;丙，变小;丁，变小;戊，不变;己，不变。
2.闭合开关前，要使滑动变阻器的滑片位于使它连入电路中的电阻最大的位置，以达到保护电路的目的。
3.略
