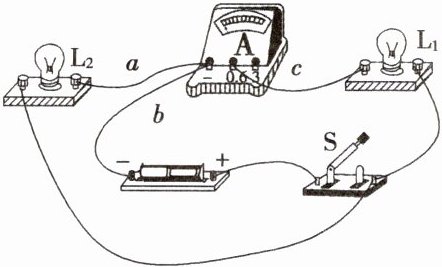

12. 小明用如图所示的电路来测通过两灯泡的电流。

(1)在连接电路时,发现刚接好最后一根导线,电流表的指针就发生了偏转,由此可知在连接电路时,他忘了断开开关。
(2)闭合开关,发现 $ L_1 $ 亮,而 $ L_2 $ 不亮。小明认为 $ L_2 $ 不亮的原因是 $ L_2 $ 短路,你认为他的判断是错误(选填“正确”或“错误”)的。
(3)若要测量通过 $ L_1 $、$ L_2 $ 两灯的电流之和,且只允许变动一根导线的一个端点接线位置,应将导线a(选填“$ a $”“$ b $”或“$ c $”)的一端改接在电流表的0.6(选填“$ 3 $”“$ 0.6 $”或“$ - $”)接线柱上。

答案：
(1)断开开关　
(2)错误　
(3)a　0.6

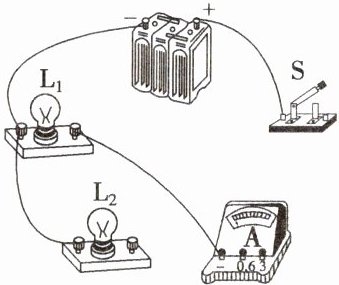

13. 如图所示电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：两灯都能发光,电流表测流过 $ L_1 $ 的电流,开关只控制 $ L_2 $。

答案：
如图所示。　　　　　　　

串、并联电路中电流的规律
1. 在串联电路中,电流处处相等。
2. 在并联电路中,干路电流等于各支路电流之和。

答案： 1.处处相等　2.各支路电流之和

一、探究串联电路中的电流关系
1. 提出问题
串联电路中各处的电流有什么关系？
2. 猜想与假设猜想一:串联电路中电流处处相等;猜想二:串联电路中从正极到负极电流越来越小;猜想三:串联电路中从正极到负极电流越来越大。
3. 探究过程

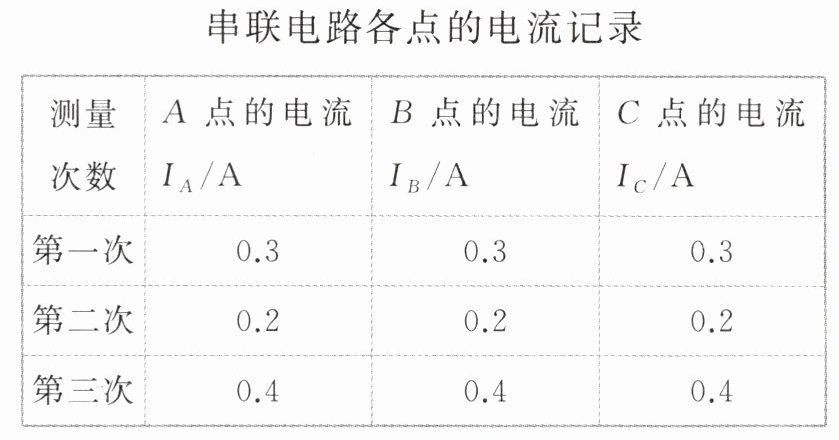

如图所示,将电流表分别接在A、B、C三处,记录其示数并比较。


4. 实验分析
电流表在A、B、C三处的示数是相等的,即 $ I_A $＝$ I_B $＝$ I_C $。换用另外两个灯泡,也得出相同的实验结果。
5. 实验结论
串联电路中电流处处相等,即$I_{A}=I_{B}=I_{C}$。

答案： 2.猜想一:串联电路中电流处处相等;猜想二:串联电路中从正极到负极电流越来越小;猜想三:串联电路中从正极到负极电流越来越大
4.相等　＝　＝
5.处处相等　$I_{A}=I_{B}=I_{C}$
