例2 为了验证并联电路的电流关系,小薇设计了如图所示的电路进行实验。


(1)在连接电路时,开关应处于
(2)小薇先将电流表接在 $ L_1 $ 所在的支路上,闭合开关后,观察到灯 $ L_2 $ 发光,但灯 $ L_1 $ 不发光,电流表的示数为零,电路可能存在的故障是

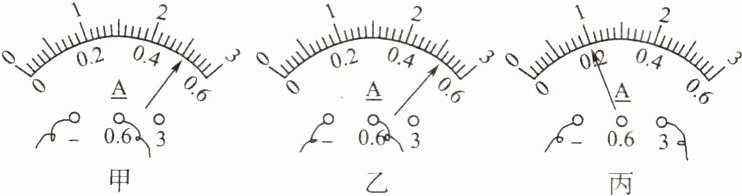

(3)排除故障后,她将电流表分别串联在 $ L_1 $ 支路、$ L_2 $ 支路和干路上,测出其电流分别为 $ I_1 $、$ I_2 $ 和 $ I $,电流表示数如图甲、乙、丙所示,可读出 $ I_1 = 0.5 A $,$ I_2 = $
(4)为了验证结论的普遍性,小薇采用了更换不同规格的灯泡继续实验的方法进行验证,还可以采用的方法是
(1)在连接电路时,开关应处于
断开
状态。(2)小薇先将电流表接在 $ L_1 $ 所在的支路上,闭合开关后,观察到灯 $ L_2 $ 发光,但灯 $ L_1 $ 不发光,电流表的示数为零,电路可能存在的故障是
$L_{1}$ 断路或电流表断路或 $L_{1}$、电流表同时断路
。(3)排除故障后,她将电流表分别串联在 $ L_1 $ 支路、$ L_2 $ 支路和干路上,测出其电流分别为 $ I_1 $、$ I_2 $ 和 $ I $,电流表示数如图甲、乙、丙所示,可读出 $ I_1 = 0.5 A $,$ I_2 = $
0.52
A,$ I = $1
A。根据测量结果,在误差允许的范围内,你认为并联电路中干路电流和各支路电流的关系是$I=I_{1}+I_{2}$
(写出关系式即可)。(4)为了验证结论的普遍性,小薇采用了更换不同规格的灯泡继续实验的方法进行验证,还可以采用的方法是
换用不同的电源
。
答案:
(1)断开
(2)$L_{1}$ 断路或电流表断路或 $L_{1}$、电流表同时断路
(3)0.52 1 $I=I_{1}+I_{2}$
(4)换用不同的电源
(1)断开
(2)$L_{1}$ 断路或电流表断路或 $L_{1}$、电流表同时断路
(3)0.52 1 $I=I_{1}+I_{2}$
(4)换用不同的电源
例3 如图所示的电路中,当开关S闭合时,电流表 $ A_1 $、$ A_2 $、$ A_3 $ 的示数分别为1.5 A、0.9 A、0.4 A。那么通过灯 $ L_1 $ 的电流 $ I_1 = $

0.6
A,通过灯 $ L_2 $ 的电流 $ I_2 = $0.5
A,通过灯 $ L_3 $ 的电流 $ I_3 = $0.4
A。
答案:
0.6 0.5 0.4
