《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

1. 滑动变阻器是靠改变两个接线柱间电阻丝的长度改变电阻的。

答案： 两个接线柱间电阻丝的长度

2. 滑动变阻器在电路中的符号是____。

答案：
2.

3. 一个滑动变阻器标有“50 Ω 1.5 A”字样,表示此滑动变阻器的最大阻值是50Ω,允许通过的最大电流是1.5A。使用时要对滑动变阻器进行选择,不能使通过的电流超过最大允许值。

答案： 50Ω　1.5A　超过最大允许值

4. 变阻器的作用主要是通过调节电阻值来改变电路中的电流值。生活中的应用有电位器。

答案： 电阻值　电位器

一、观察滑动变阻器

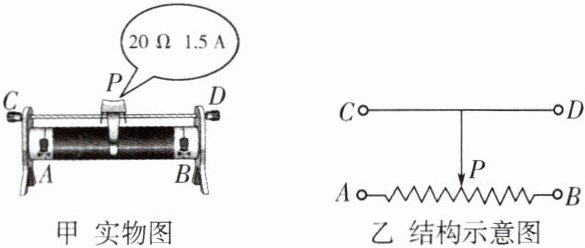

活动：观察下图滑动变阻器,回答下面的问题。

1. 滑动变阻器的原理是什么？
2. 电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？
3. 滑片上面有一个标牌,上面标着的电阻值和电流值分别表示什么意思？
拓展实验：如图所示,使铅笔芯一端的导线夹固定,沿铅笔芯移动另一个导线夹,小灯泡的亮度发生连续的变化,接入电路的铅笔芯越短,电阻越小,小灯泡越亮。

说明：连入电路的电阻丝的长度发生变化,可以改变接入电路中电阻的大小。

答案： 1.原理:靠改变连入电路的电阻丝的长度来改变连入电路中电阻的大小。常温下，决定导体电阻大小的因素有导体的材料、长度与横截面积，在导体的材料与横截面积不变的情况下，导体的电阻与其长度成正比。
2.电阻丝外面涂着绝缘层，密绕在绝缘管上，图中的白线位置绝缘层已经刮掉，电阻丝可以与滑片P 相连。
3.滑动变阻器标牌上标着最大电阻和允许通过的最大电流，使用时要根据需要对滑动变阻器进行选择，不能使通过的电流超过最大允许值，否则会烧坏变阻器。
