《2025年同步练习册山东人民出版社九年级物理上册鲁科版》

例1 如图所示,只闭合$S_1,$电阻$R_1、$$R_2$组成串联电路；断开$S_1,$闭合$S_2、$$S_3,$电阻$R_1、$$R_2$组成并联电路；同时闭合$S_1、$$S_3,$电路会形成电源短路。

答案： 串联　并联　电源短路

例2 豆浆机的机头主要由一个电热器(电热丝)和一个电动机带动的打浆器构成。制作豆浆的过程是先加热,再打浆,然后加热煮熟,即加热和打浆是交替进行的。请你在虚线框内画出这个电路的电路图。

答案：
如图所示。

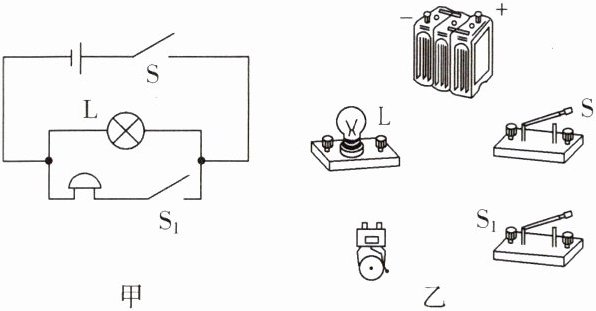

例3 如图所示,根据图甲所示的电路图,将图乙中的实验器材连接起来。

答案：
如图所示。

1. 关于如图所示电路,下列说法不正确的是(C)

A.当$S_1、$$S_3$断开$,S_2$闭合时$,L_1$与$L_2$串联
B.当$S_2$断开$,S_1、$$S_3$闭合时$,L_1$与$L_2$并联
C.当$S_1、$$S_2、$$S_3$闭合时$,L_1、$$L_2$都亮
D.当$S_1、$$S_2$闭合$,S_3$断开时,只有$L_2$灯亮

答案： C

2. 如图是一种用来装饰节日的小彩灯,当一个灯坏了,其他的灯也不会亮,则这些小彩灯的连接方式是(A)


A.串联
B.并联
C.串联、并联都有
D.不能判断

答案： A
