《2025年新坐标同步练习九年级物理全一册人教版青海专用》

1. 内部插有铁芯的通电螺线管叫作电磁铁. 它由线圈和铁芯两部分组成.

答案： 铁芯

2. 电磁铁的特点
(1)磁性有无完全可以由通断电来控制.
(2)电流越大、匝数越多,电磁铁的磁性越强.
(3)电磁铁的N、S极以及周围的磁场方向是由线圈中的电流方向决定的,便于人工控制.

答案：
(1)通断电　
(2)强　
(3)电流方向

3. 电磁继电器由电磁铁、______衔铁、弹簧、触点等组成.

答案：
(1)电磁铁　衔铁

4. 电磁继电器工作时的电路由低压控制电路和高压工作电路两部分构成.

答案： 低压控制　高压工作

5. 电磁继电器实质是一个特殊的开关,它可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路,并且能实现遥控和生产自动化.

答案： 低电压　弱电流　高电压　强电流

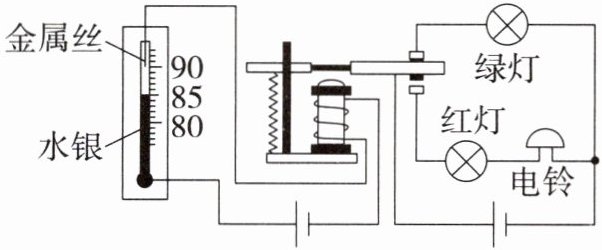

1. 如图所示是某科技小组设计的一种温度自动控制报警装置电路图,关于它的说法正确的是(C)

A.当温度低于$90^{\circ}C$时,报警装置就会响铃,同时绿灯亮
B.当温度低于$90^{\circ}C$时,报警装置就会响铃,同时红灯亮
C.当温度达到$90^{\circ}C$时,报警装置就会响铃,同时红灯亮
D.当温度达到$90^{\circ}C$时,报警装置就会响铃,同时绿灯亮

答案： C

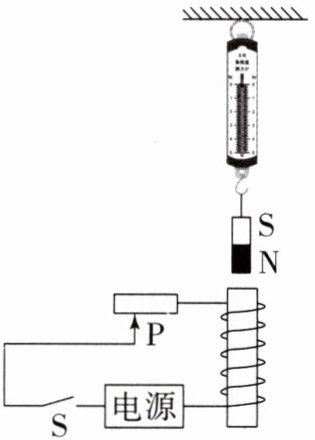

2. 如图所示,闭合开关,将滑动变阻器的滑片P向右移动时,弹簧测力计的示数变小. 则下列分析正确的是(C)

A.电磁铁的上端为S极
B.电源左端为“+”极
C.抽去铁芯,弹簧测力计示数增大
D.断开开关,弹簧测力计示数为零

答案： C

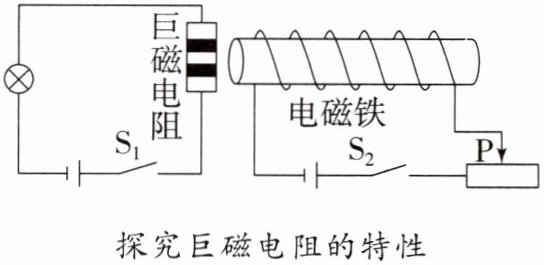

3. 如图所示可以说明巨磁电阻的特性. 闭合开关$S_{1}$、$S_{2}$并使滑片P向左移动,观察到指示灯变亮,那么(D)


A.电磁铁左端为S极
B.巨磁电阻两端的电压变大
C.巨磁电阻随磁场增强而变大
D.巨磁电阻随磁场增强而变小

答案： D

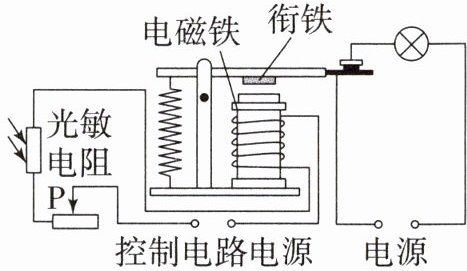

4. 小明利用光敏电阻受到光照时电阻变小的特性,设计了如图所示的自动控制电路,要求光暗时灯亮,光亮时灯灭. 在实际调试时,发现灯始终亮着,而光敏电阻和其他电路元件都正常. 下列调节能使控制电路达到要求的是(C)


A.减少电磁铁线圈的匝数
B.抽出电磁铁中的铁芯
C.滑动变阻器滑片P向左移动
D.减小控制电路电源电压

答案： C
