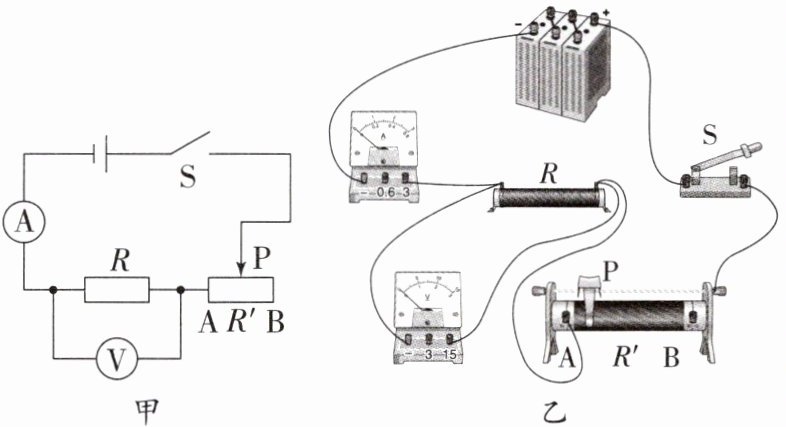

4. 用如图甲所示的电路“探究电流与电压、电阻的关系”,电源电压为$15V$保持不变,滑动变阻器的规格是“$50Ω1A$”,阻值为$10Ω$、$20Ω$、$30Ω$、$40Ω$的电阻各一个,满足测量需求的电流表、电压表各一个.


(1)按图甲所示的电路图,正确连接图乙的实物电路,闭合开关$S$,发现电流表无示数,电压表示数约为$15V$,故障原因可能是______定值电阻断路.

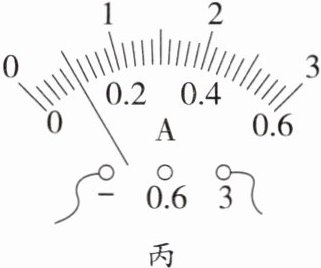

(2)排除故障后,先“探究电阻一定,电流与电压的关系”,将$10Ω$的电阻接入电路,调节滑动变阻器滑片$P$,测出电阻两端的电压和通过电阻的电流并记录在表1中.第1次实验时电流表的读数如图丙所示,此时通过电阻的电流为______0.5 A.分析表1中这些数据,可以得出结论：在电阻一定的情况下,通过导体的电流和导体两端的电压成______正比.

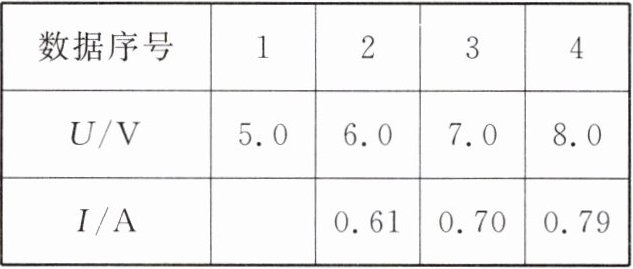

表1

(3)再“探究电压一定,电流与电阻的关系”,将$10Ω$的电阻接入电路,闭合开关$S$,调节滑片$P$到适当位置,读出电流表示数记入表2中；断开开关$S$,用$20Ω的电阻替换10Ω$的电阻,闭合开关$S$,移动滑片$P$使滑动变阻器接入电路阻值______增大(选填“增大”或“减小”),这样操作的目的是______保持定值电阻两端电压不变.
表2

答案：
(1)定值电阻断路
(2)0.5 A 正比
(3)增大 保持定值电阻两端电压不变
