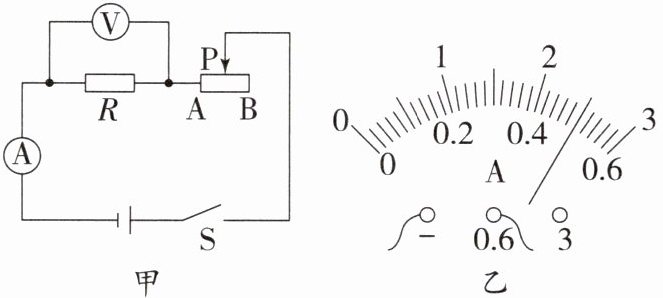

5. 小明同学在“测量定值电阻的阻值”实验中,电路图如图甲所示,请回答以下问题。
(1)连接电路时,开关应处于____状态。闭合开关前,滑动变阻器的滑片应置于____(选填“A”或“B”)端。
(2)闭合开关S,电压表有示数,电流表指针向零刻度线左侧偏转,该故障的原因可能是____。
(3)排除故障后,闭合开关S,调节滑动变阻器滑片P,当电压表的示数为2.5V时,电流表示数如图乙所示,则电阻R的阻值为____Ω。小明进行了多次测量,计算出R的阻值的平均值,目的是____(选填“减小误差”或“寻找普遍规律”)。

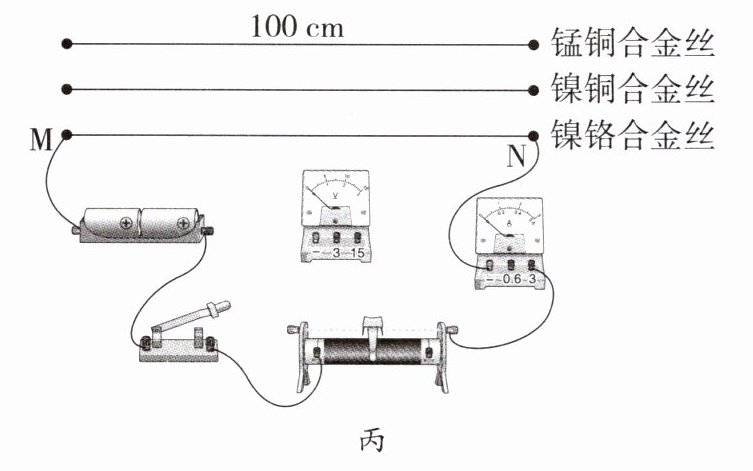

(4)小明要进一步测量长度为100cm的镍铬合金丝MN的阻值,器材如图丙所示。其中导线只有7根,且长度均为30cm。请根据实际操作需要,用笔画线代替剩余2根导线,在图丙中将实物电路示意图补充完整(实物图中导线及电阻丝长度未按照比例绘制)。要求：导线两端只能接在各电路元件的接线柱上。

答案：
5.
(1)断开 B
(2)电流表正、负接线柱连接反了
(3)5 减小误差
(4)如图所示
