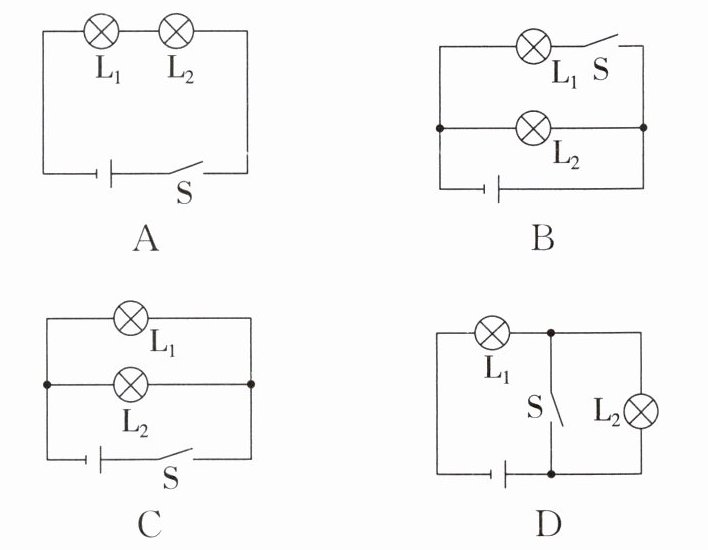

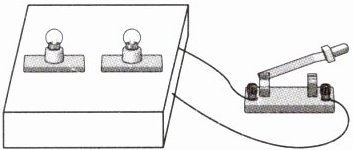

5. 如图所示,有一个看不见内部情况的小盒,盒上有两只灯泡,由一个开关控制,闭合开关两灯都亮,断开开关两灯都灭；拧下其中任一灯泡,另一灯都亮.下列电路图中符合要求的是(C)

答案： C

6. 马路两旁的路灯同亮同灭,它们是并联；冰箱内的照明灯和电动机并联；家里的各用电器间并联；照明灯跟控制它的开关串联.(均选填“串联”或“并联”)

答案： 并联 并联 并联 串联

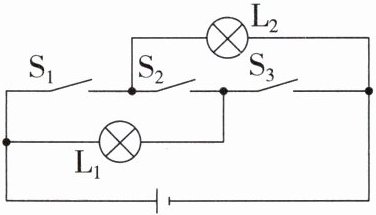

7. 如图所示对应的电路中,若要使灯 $ L_{1} $ 和 $ L_{2} $连成串联电路,应闭合的开关是S₂；两灯要连成并联电路,应闭合的开关是S₁、S₃；若同时闭合开关S₁、S₂、S₃电路处于短路状态,这是绝对不允许的.

答案： S₂ S₁、S₃ S₁、S₂、S₃

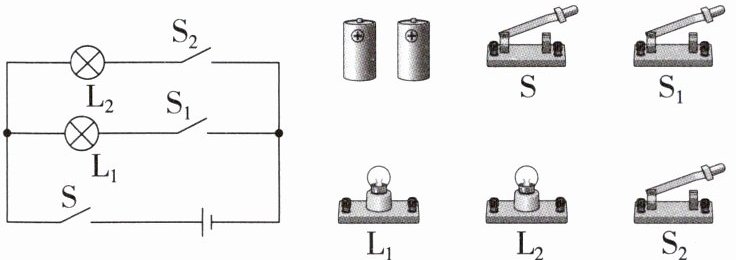

8. 根据电路图,用笔画线代替导线,连接实物电路图.

答案：
如图所示
　　　　　　

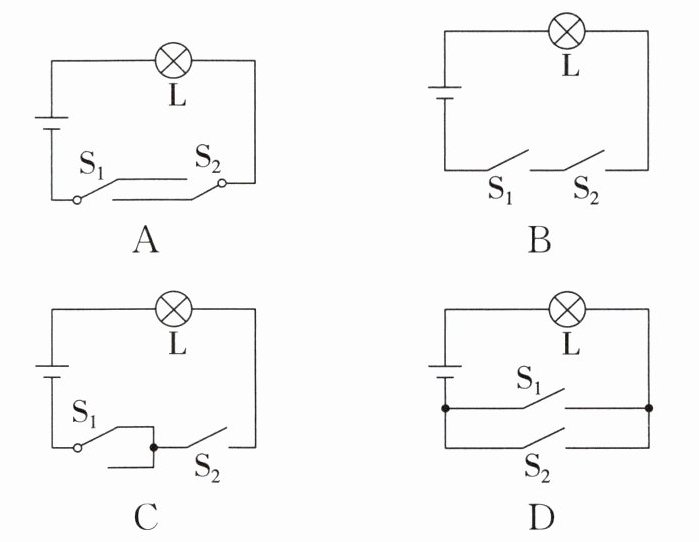

1. 为了生活方便,卧室里的同一个照明灯通常用两个开关控制.一个安装在进门处,另一个在床头附近,操作任意一个开关均可以开灯、关灯.如图所示是小明用电池作为电源设计的四个电路模型,能满足要求的是(其中 A 图中的 $ S_{1} $、$ S_{2} $ 及 C 图中的 $ S_{1} $ 为单刀双掷开关)(A)

答案： A

2. 如图所示的电路,要使两个小灯泡 $ L_{1} $、$ L_{2} $ 并联,应(D)

A.断开开关 $ S_{1} $、$ S_{2} $,闭合开关 $ S_{3} $
B.断开开关 $ S_{1} $、$ S_{3} $,闭合开关 $ S_{2} $
C.断开开关 $ S_{1} $,闭合开关 $ S_{2} $、$ S_{3} $
D.断开开关 $ S_{2} $,闭合开关 $ S_{1} $、$ S_{3} $

答案： D

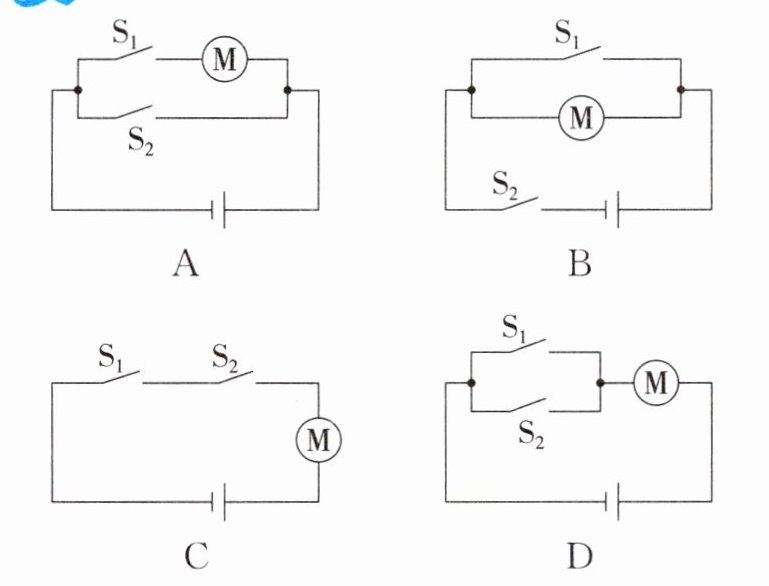

3. 喜爱物理的小明想设计一个双钥匙电动安全锁,这里钥匙相当于“开关”,要求是两把钥匙同时使用(开关闭合)才能开锁,以下符合设计要求的电路图是(C)

答案： C
