《2025年新坐标同步练习九年级物理全一册人教版青海专用》

2. 如图所示电路中,电源电压保持不变,当开关S闭合时,电压表的示数将(A)

A.不变
B.变大
C.变小
D.无法确定

答案： A

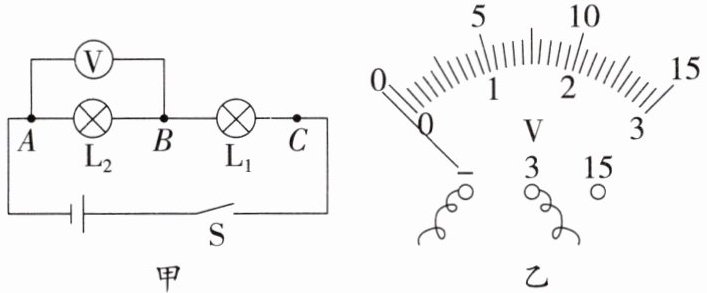

3. 小明在“测量串联电路电压”的实验中,他按如图甲所示连接电路,闭合开关后,用电压表分别测量$U_{AB}、$$U_{BC}、$$U_{AC}$三处电压,关于在实验过程中出现的情况,下列说法正确的是(C)

A.只要实验操作、读数正确,三次测量结果一定不会出现$U_{AC}≠U_{AB}+U_{BC}$
B.连接好电路,闭合开关后电压表示数出现如图乙所示的情况,必须将电压表校零
C.实验时电压表示数出现$U_{AB}= U_{AC},$且不为0,可能是A、B之间发生了断路
D.测出$U_{AB}$间电压后,保持B不动,将电压表连线由A改接到C,即可测出$U_{BC}$

答案： C

4. 如图所示,电源电压不变,闭合开关S,灯泡$L_1、$$L_2$都发光. 一段时间后,由于某个灯泡发生故障,使两灯都熄灭,且电流表示数为零,电压表示数变大,则下列说法正确的是(C)

A.灯泡$L_1$和$L_2$发光时,两灯并联
B.灯泡熄灭是由于灯$L_2$断路造成的
C.灯泡熄灭是由于灯$L_1$断路造成的
D.灯泡熄灭是由于灯$L_2$短路造成的

答案： C

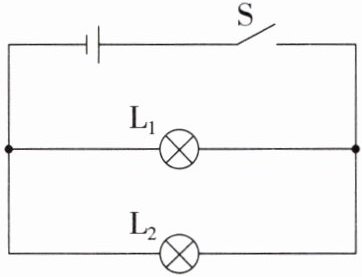

5. “飞天”兴趣小组设计了如图所示的头盔两侧照明灯电路图,其电路连接方式为并联,照明灯两端的电压相同(选填“相同”或“不同”).

答案： 并　相同

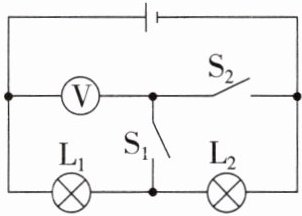

6. 如图所示电路,电源电压不变,开关$S_1$闭合$,S_2$断开时,电压表的读数是3V；$S_1$断开、$S_2$闭合时,电压表的读数是4.5V,则$L_1$两端的电压为3V,$L_2$两端的电压为1.5V.

答案： 3　1.5

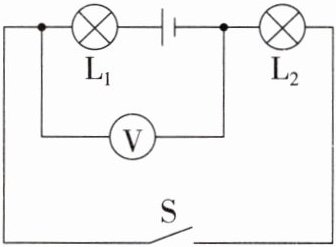

7. 如图所示,电源电压为3V,S闭合后电压表示数为1V,则灯$L_1$两端的电压为2V；通过灯$L_1$的电流等于(选填“大于”“小于”或“等于”)通过灯$L_2$的电流. 若断开开关,电压表示数变大(选填“变大”“变小”或“不变”).

答案： 2　等于　变大
